Основные этапы объектно-ориентированного проектирования

При инициализации предварительно существующих (объектов) экземпляров классов возможны два осложнения. Во-первых, может быть большое количество предварительно существующих экземпляров, которые должны быть созданы. В этом случае может быть подготовлена одна общая процедура создания экземпляров классов по некоторому описанию, которое считывается либо из файла, либо из базы данных. Во-вторых, при

создании необходимо учитывать порядок, в котором создаются экземпляры, поскольку при создании некоторых экземпляров могут понадобиться ссылочные адреса экземпляров других классов, которые еще не созданы.

4.3 Архитектурный класс Imitator

В данном классе определены операции для заполнения списка имитируемых внешних событий, а также создания описателя события при нажатии на клавишу клавиатуры. Для упрощения заполнения списка имитируемых событий (атрибут list_event), клавиши событиям назначаются автоматически, начиная с символа, который определяется атрибутом ch_key. Пользователь может запросить список назначений, нажав клавишу, символ которой определяется атрибутом help_key. Диаграмма класса приведена на рисунке 7.

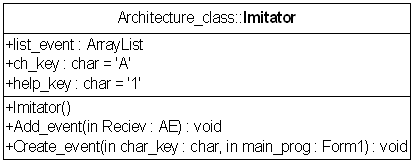

Рисунок 7 - Диаграмма класса Imitator

При инициализации объектов выполняется заполнение списка имитируемых событий с помощью операции Add_event(…) класса Imitator.

При нажатии клавиш на клавиатуре активизируется операция главной программы, которая вызывает операцию Create_event(…)класса Imitator. Если символ клавиши соответствует некоторому внешнему событию, то создается описатель события и помещается в список описателей главной программы.

4.4 Архитектурный класс AE

Диаграмма класса приведена на рисунке 8. В состав атрибутов данного класса включаются общие атрибуты для всех активных классов приложения. Атрибут id предназначен для хранения строки с именем объекта, которое может быть выведено на экран. Атрибут extern_event является списком, который создается при инициализации объекта (экземпляра) класса и содержит имена внешних событий связанных с данным классом. Используется при инициализации объектов класса для занесения внешних событий, связанных с объектом, в список имитатора.

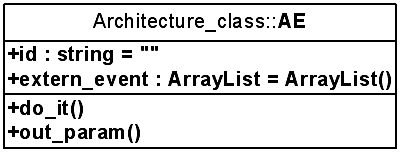

Рисунок 8 - Диаграмма класса AE

Все операции данного класса объявлены как виртуальные. В классах наследниках эти операции могут перекрываться. Обязательно в классах наследниках должна быть определена операция диспетчера вызовов (do_it) других операций класса. Виртуальная операция Out_param(…) предназначена для задания операции вывода текстовых сообщений о значениях атрибутов объекта.

5.Разработка прикладного домена

Рассмотрение данного вопроса целесообразно вести на примере разработки домена. В качестве предметной среды выбрана область цифровых логических схем. На рисунке 9 приведен фрагмент цифровой логической схемы. Необходимо для заданного фрагмента разработать статическую модель прикладной области, определить состав событий и операций обработки событий, для языка C# разработать исходные тексты операций классов и сгенерировать проект для MS Visual Studio.Net.

Рисунок 9 - Фрагмент цифровой логической схемы

5.1 Статическая модель прикладного домена

Разработка статической (информационной) модели прикладной области базируется на результатах объектно-ориентированного анализа (ООА). ООА может быть проведен различными способами, например, с помощью классической категоризации [7]. Должны быть выполнены следующие работы: выделены и описаны классы и их атрибуты; определены и описаны связи между классами; построена диаграмма статической модели. Описание выделенных классов оформляется в виде таблицы 4.

Таблица 4 - Описание классов

Классы And и Not являются активными классами.

Для каждого класса выделяются и описываются его атрибуты (таблица 5).

Таблица 5 - Описание атрибутов класса And

Таблица 6 - Описание атрибутов класса Not

В соответствии с заданной схемой экземпляры класса And имеют физическую связь с экземплярами класса Not, причем в каждой связи участвуют ровно по одному экземпляру каждого класса.
