Аппаратные и программные средства сети

Рис. 5 Топология Звезда

Использование данной топологии удобно при поиске поврежденных элементов: кабеля, сетевых адаптеров или разъемов. «Звезда» намного удобнее «общей шины» и в случае добавления новых устройств. Следует учесть и то, что сети со скоростью передачи 100 и 1000 Мбит/с

построены по топологии «звезда».

Если в самом центре «звезды» расположить концентратор, то логическая топология изменится на «общую шину».

Преимущества - «звезды»:

§ простота создания и управления;

§ высокий уровень надежности сети;

§ высокая защищенность информации, которая передается внутри сети (если в центре звезды расположен коммутатор).

Основной недостаток — поломка концентратора приводит к прекращению работы всей сети.

3. Кольцевая топология

В случае использования кольцевой топологии все компьютеры сети подключаются к единому кольцевому кабелю. Пакеты проходят по кольцу в одном направлении через все сетевые платы подключенных к сети компьютеров. Каждый компьютер будет усиливать сигнал, и отправлять его дальше по кольцу. Сеть с такой топологией изображена на следующем рисунке.

В представленной топологии передача пакетов по кольцу организована маркерным методом. Маркер представляет собой определенную последовательность двоичных разрядов, содержащих управляющие данные. Если сетевое устройство имеет маркер, то у него появляется право на отправку информации в сеть. Внутри кольца может передаваться всего один маркер.

Рис. 6 Топология Кольцо

Компьютер, который собирается транспортировать данные, забирает маркер из сети и отправляет запрошенную информацию по кольцу. Каждый следующий компьютер будет передавать данные дальше, пока этот пакет не дойдет до адресата. После получения адресат вернет подтверждение о получении компьютеру-отправителю, а последний создаст новый маркер и вернет его в сеть.

Преимущества данной топологии следующие:

§ эффективнее, чем в случае с общей шиной, обслуживаются большие объемы данных;

§ каждый компьютер является повторителем: он усиливает сигнал перед отправкой следующей машине, что позволяет значительно увеличить размер сети;

§ возможность задать различные приоритеты доступа к сети; при этом компьютер, имеющий больший приоритет, сможет дольше задерживать маркер и передавать больше информации.

Недостатки:

§ обрыв сетевого кабеля приводит к неработоспособности всей сети;

§ произвольный компьютер может получить данные, которые передаются по сети.

4. Ячеистая топология

Данная топология подразумевает подключение каждого компьютера через отдельный кабель ко всем остальным компьютерам, находящимся в сети. Применение этого метода позволяет использовать дополнительные пути транспортировки данных. В случае обрыва какого-либо кабеля поток данных пойдет по другому пути, а сеть сможет нормально функционировать далее. Такая топология характерна для глобальных сетей и объединения нескольких удаленных сетей с применением оптоволоконных, выделенных или спутниковых каналов связи. Для локальных сетей данная топология не используется, так как требует присутствия одновременно нескольких сетевых интерфейсов на одной машине и больших объемов кабеля.

Преимущества ячеистой топологии:

§ эффективная работа с большими потоками данных;

§ высокий уровень стабильности сети из-за использования дополнительных каналов связи;

§ высокий уровень безопасности; поток информации идет от компьютера-отправителя к получателю напрямую, что теоретически исключает перехват данных.

Рис. 7 Ячеистая топология

Недостатки:

§ потребность в наличии нескольких сетевых интерфейсов на компьютерах, входящих в сеть;

§ большая стоимость организации сети.

5. Смешанная топология

Смешанная топология соединяет в себе две или более топологии, образуя тем самым завершенную сетевую структуру. На данный момент такая сеть является самой распространенной; наиболее часто объединяют звездообразную и шинную топологии.

При использовании топологии «звезда-шина» несколько сетей, имеющих звездообразную топологию, подключены к одной шине.

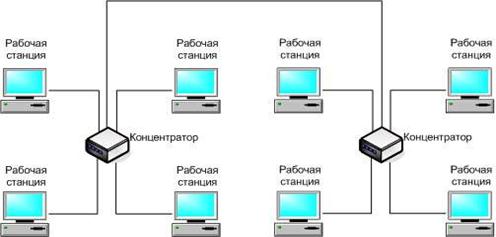

Рис. 8 Сеть с топологией «звезда-шина»

В данной топологии сбой на одном из компьютеров совершенно не отразится на работе сети в целом. Если же произойдет ошибка центрального компонента (концентратора), к которому подключаются компьютеры «звезды», то все они не смогут больше поддерживать связь.

В топологии «звезда-кольцо» компьютеры подключаются к центральному компоненту, как в звездообразной сети. При этом сами компоненты объединены сетью с кольцевой топологией.

Точно так же, как и в предыдущем случае, сбой одного из компьютеров сети не отразится на ее работе. Учитывая использование методики передачи свободного маркера, все компьютеры сети имеют равные возможности по передаче информации, что приводит к увеличению потока данных внутри сети [3].

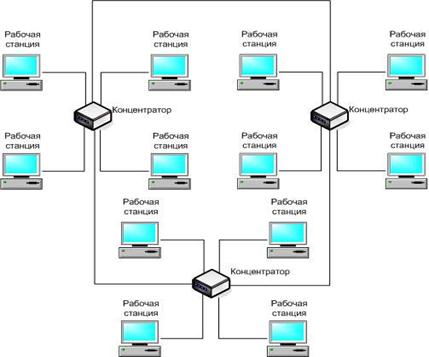

Рис. 9 Сеть с топологией «звезда-кольцо»

Протоколы работы в сети

Протокол TCP/IP самый распространенный на сегодняшний день вид протокола.

TCP/IP (Transmission Control Protocol/Internet Protocol) по своей сути является стеком протоколов, которые были разработаны специально для обеспечения связи компьютеров в условиях глобальной сети.

С самого начала было заложено несколько важных свойств для служб работы с приложениями:

§ Терминальный доступ к любому хосту

§ Возможность копирования файлов с одного хоста на другой

§ Обмен сообщениями электронной почты между любыми двумя пользователями

С течением времени в наборе протоколов TCP/IP появились и другие возможности, очень важные для приложений:

§ Печать на удаленном принтере (Remote Printing)

§ Работа с сетевой файловой системой (Network File System - NFS)

§ Сетевые новости (Network News)

§ Gopher

§ World Wide Web (WWW)

Кроме того, расширился набор утилит администрирования и обслуживания сети. Среди новых средств можно назвать:

§ Службу каталогов для отображения содержательных сетевых имен хостов на их физические сетевые адреса

§ Протокол динамического конфигурирования хоста (Dynamic Host Configuration Protocol - DHCP)

§ Сетевое управление хостами, маршрутизаторами (router) и другими сетевыми устройствами

IP-адрес – индивидуальный уникальный номер каждого компьютера внутри сети. Данный адрес бывает статическим или динамическим. Динамические IP-адреса назначает DHCP-сервер данной сети, если он корректно функционирует. В небольших сетях более оправдана статическая адресация (IP задаются вручную). Внутри локальной сети обычно используют IP-адреса диапазоном от 192.168.0.1 до 192.168.0.254.
