Холодильное оборудование предприятий торговли и общественного питания

После смешения пары поступают в диффузор, где кинетическая энергия снова преобразуется в потенциальную, рабочий пар и холодный пар из испарителя сжимаются до давления конденсации. Таким образом, в пароэжекторной машине при истечении рабочего пара тепловая энергия переходит в кинетическую (механическую), которая расходуется на отсос пара из испарите ля и сжатие смеси пара в диффузоре от р0 до рк

. Из диффузора смесь рабочего и холодного паров поступает в конденсатор, охлаждаемый водой. Образовавшаяся в конденсаторе жидкость поступает по двум линиям: одна часть ее через регулирующий вентиль направляется и испаритель, а другая часть, соответствующая количеству рабочего пара, вновь подается питательным насосом в котел. В пароэжекторных машинах холодильный агент можно использовать как и хладоноситель (рабочая вода). В таких случаях холодная рабочая вода из испарителя насосом подается к потребителю холода (батарея ), а отепленная возвращается в испаритель через дроссель (на схеме циркуляция хладоносителя показана пунктиром).

В эжекторных машинах большой расход греющего пара и охлаждающей воды. Расход воды в конденсаторе пароэжекторной машины в 3—4 раза больше, чем в компрессорной. Это объясняется тем, что в пароэжекторной машине конденсируется не только пар из испарителя, но и рабочий пар, расход которого в эжекторе довольно высокий.

Преимущество пароэжекторных машин — простота устройства, компактность, невысокая стоимость, возможность использования воды в качестве рабочего тела, а энергии — в виде теплоты. Обслуживание эжекторных машин проще и дешевле, чем компрессорных. Однако вода имеет высокую нормальную температуру кипения,

Что вызывает необходимость создавать глубокий вакуум в системе пароэжекторной машины. Так, при температуре кипения 0°С давление в испарителе составляет 62,2 Па6,22-10 -4 кгс/см2, удельный объем насыщенного пара — 206,3 м3/кг. При создании такого вакуума требуется большой расход рабочего пара и неизбежен подсос воздуха в систему, который нарушает работу машины. При вакууме большой удельный объем пара приводит к большим сечениям трубопроводов. I Пароводяные эжекторные машины, работающие лишь при сравнительно высоких температурах кипения (4— 5° С), применяют в установках кондиционирования воздуха или на предприятиях, где требуется в больших количествах холодная вода для технологических нужд. Холодопроизводительность пароэжекторных машин 350— 2400 кВт (300—2000 тыс. ккал/ч).

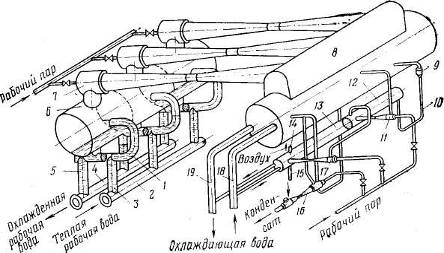

Рис. 2. Рабочая схема пароводяной эжекторной холодильной машины: 1 – колено; 2,4 – коллектор; 3,5 – стояк; 6 испаритель; 7 – главный эжектор; 8 – главный конденсатор; 9 – уравнительный клапан; 10 – U-образная трубка; 11 – вспомогательный эжектор 1-ступени; 12 – вспомогательный конденсатор 1-ступени; 13 – вспомогательный конденсатор 2-ступени; 14,15 – патрубок; 16 – конденсатный эжектор; 17 – вспомогательный эжектор 2-ступени; 18,19 – трубы

Полная рабочая схема пароводяной эжекторной холодильной машины. Полная рабочая схема этой машины представлена на рис.2. Кроме основных элементов, необходимых для осуществления цикла, в машину включены устройства для непрерывного удаления воздуха, который попадает в систему через неплотности, а также с водой и паром.

Охлажденная в испарителе 6 вода через стояк коллектор 4 насосом подается к потребителю холода. Рабочая вода является одновременно холодильным агатом и хладоносителем. Она воспринимает теплоту от ох- лаждаемой среды, нагревается (на 3—5° С) и через контролирующий канал, который устанавливают перед коллектором (на схеме не показан), по стоякам и коленам подсасывается в испаритель, разделенный на три секции вертикальными перегородками. В секциях имеете устройство для раздробления потока воды, и она в вид дождя сливается на дно испарителя. Увеличенная поверхность дождя способствует частичному испарение воды, вследствие чего основная ее масса охлаждается и насосом подается к потребителю холода.

В секциях испарителя вода испаряется при вакууме который поддерживается главными эжекторами , отсасывающими образовавшийся при испарении холодный пар.

На каждую секцию испарителя предусмотрен отдельный эжектор. В диффузорах главных эжекторов пар, сжимаясь, поступает в главный конденсатор , охлаждаемый водой. Степень сжатия в диффузоре не превышает 7—8, поэтому пар конденсируется также при вакууме. В главном конденсаторе вакуум поддерживается вспомогательными эжекторами, предназначенными для непрерывного удаления воздуха из системы.

Вспомогательный эжектор первой ступени отсасывает паровоздушную смесь из главного конденсатора, сжимает ее в диффузоре и направляет во вспомогательный конденсатор первой ступени. Водяной пар сжижается в нем, а воздух с меньшим содержанием пара отсасывается вспомогательным эжектором второй ступени, где паровоздушная смесь сжимается до атмосферного давления и направляется во вспомогательный конденсатор второй ступени. В этом конденсаторе пар полностью конденсируется, а воздух выпускается в атмосферу через патрубок.

Из вспомогательного конденсатора первой ступени конденсат перепускается в главный конденсатор по U-об разной трубке через уравнительный клапан. Из главного конденсатора жидкость отсасывается конденсатным эжектором, и одна часть ее направляется в испарительную систему (через дроссель к коллектору), а другая — в котел (посредством насоса) для получения рабочего пара, необходимого для действия главных и вспомогательных эжекторов.

Из конденсатора второй ступени конденсат, находящийся под атмосферным давлением, свободно сливается срез патрубок. Охлаждающая конденсаторы вода проходит по трубам.

Используя несколько эжекторов, число которых соответствует числу отдельных секций испарителя, можно автоматически регулировать холодопроизводительность машины путем отключения отдельных секций испарителя вместе с подсоединенным к ним эжектором. На работу Включенных секций это не влияет, так как образуются водяные затворы в стояках и коленах испарителя. В стояках выключенной секции уровень рабочей воды понижается, но не доходит до нижнего левого коллектора. Этим и обеспечивается водяной затвор, препятствующий выравниванию давлений в работающей и выключенной секциях.

Холодопроизводительность пароэжекторной машины 350 кВт при температуре воды, выходящей из испарителя, 4° С.

4 Холодильные шкафы

Важнейшим видом торгового холодильного оборудования являются торговые холодильные шкафы, предназначенные для хранения, демонстрации и продажи скоропортящихся товаров. Так же, как и все остальные виды оборудования, они имеют три вида режима хранения:

♦ плюсовой;

♦ среднетемпературныи (от 0°С до 8°С);

♦ низкотемпературный (от -12°С до -22°С).

В зависимости от этого они могут предназначаться для хранения напитков, охлажденных продуктов и замороженных продуктов.

Предлагаемые на российском рынке холодильные шкафы можно классифицировать по разным признакам.

По месту применения:
