Инженерная геология

Тектонические трещины появляются в горных породах под влиянием тектонических сил, вызываемых в земной коре эндогенными процессами.

Тектонические трещины во многом, отличаются от трещин нетектонических. Различия выражаются прежде всего в том, что эти трещины более выдержаны как по простиранию, так и по падению и ориентированы по единому плану в различных по составу породах.

Трещины отрыв

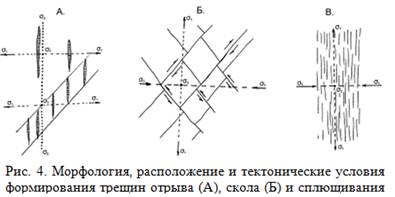

а имеют обычно линзовидную (иногда S – образную) форму. Трещины отрыва нередко образуют кулисообразные ряды.(рис.4).

Они образуются в результате раздвигания (приоткрывания) стенок трещин: прямого (трещины отрыва) или косого (трещины разрыва). Обычно трещины выполнены различными жильными минералами (кварц, карбонаты, рудные и др.) и / или дайками магматических пород.

Ось алгебраически максимальных главных нормальных напряжений (σ1) в период формирования трещин отрыва ориентирована в направлении, нормальном (перпендикулярном) их плоскостям.

Оси σ2 иσ3 залегают в плоскости трещины отрыва: в общем (простейшем) случае ось σ3 залегает в направлении простирания формирующейся трещины отрыва, а ось σ2 – совпадает с линией её падения (рис. 4). Трещины скола – по морфологии прямолинейны или слабоизвилисты и характеризуются притертыми (тесно сжатыми) краями и наличием на плоскостях трещин штрихов (борозд) скольжения. Последние свидетельствуют о перемещении стенок трещин относительно друг друга. Трещины обычно «пустые» (без выполнения) и лишь в местах изгибов при перемещении стенок трещин могут возникнуть пустые (позднее выполненные жильными минералами) небольшие по мощности полости.

Обычно одновременно формируются не менее 2 систем так называемых сопряженных во времени и пространстве (синхронных) трещин скола. В кинематическом отношении эти трещины относятся к категории взбросов (взбросо-сдвигов, сдвигов и др.).(рис.4.).

Трещины сплющивания – прямолинейные, тесно сжатые, короткие, без выполнения, на их стенках отсутствуют штрихи скольжения, что свидетельствует о том, что перемещения по плоскостям трещин сплющивания не происходили.

Ось σ3 всегда ориентирована строго перпендикулярно плоскостям трещин сплющивания, ось σ2– по их простиранию, ось σ1 – по направлению их падения (рис. 4). Классификация разрывов со смещениями разработана на основании многолетней практики геологов. Эти разрывы делятся на шесть основных групп: сбросы, взбросы, сдвиги, раздвиги, надвиги и покровы.

Опис : 1.png

Разрывы каждой из групп обладают отличительными морфологическими признаками и образуются при различных динамических и кинематических условиях. Поэтому данная классификация является как морфологической, так и генетической. Сбросами называются нарушения, в которых поверхность разрыва наклонена в сторону расположения опущенных пород.

залегание геологический дрен котлован

Классификация сбросов

По углу наклона смесителя

По отношению к простиранию нарушенных горных пород

По отношению наклонов смесителя и нарушенных пород

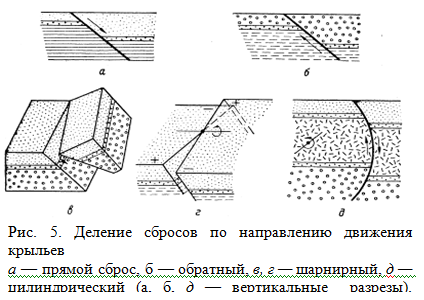

По направлению движения крыльев (рис.5)

По взаимному расположению

По отношению к времени образования нарушенных разрывами отложений

пологие сбросы ( с углом наклона до 300)

продольные (общее простирание смесителя совпадает с простиранием нарушенных пород)

согласные (наклон пород и смесителя направлен в одну и ту же сторону)

прямые (висячее крыло перемещается вниз)

параллельные (поверхности смесителей в плане и разрезе параллельны)

Конседиментационные (возникающие и развивающиеся одновременно с накоплением осадков)

крутые ( от 300 до 800)

косые (смеситель ориентирован под углом к простиранию пород)

несогласные (породы и смеситель падают в противоположные строны)

обратные (лежачее крыло перемещается вверх)

радиальные (расходятся от одной точки или от определенного участка по радиусам)

постседиментационные

вертикальные (угол наклона смесителя больше 800)

поперечные (направленные вкрест простирания пород)



шарнирные (крылья поворачиваются в разные стороны)

перистые (образуют ветвящуюся сеть)



Опис : 1.png

Взбросами называются нарушения, в которых поверхность разрыва наклонена в сторону расположения приподнятых пород.

Классификация взбросов

По углу наклона смесителя

По отношению к простиранию нарушенных пород

По соотношению наклона пород и смесителя (рис. 6)

По направлению перемещения крыльев

По взаимному расположению в плане

По отношению к времени образования

пологие (с углом наклона смесителя до 300)

продольные (простирание смесителя совпадает с направлением простирания попод)

согланые (наклон пород и смесителя направлен в одну и ту же сторону)

прямые (висячее крыло перемещается вверх)

ступенчатые

Конседиментационные

крутые ( от 300 до 800)

косые (ориентированные под углом к простиранию пород)

несогласные (порода и смеситель наклонены в противополож. стороны)

обратные (лежачее крыло перемещается вниз)

радиальные

постседиментационные

Групповые сбросы и взбросы. Сбросы и взбросы развиваются группами, охватывающими значительные территории. Широко распространены системы смещенных блоков горных пород, разделенных сбросами или взбросами, называемых грабенами и горстами. Грабенами называются структуры, образованные сбросами или взбросами, центральные части которых опущены и сложены на поверхности породами, болеемолодыми, чем породы, обнажающиеся в приподнятых краевых частях. Таким образом, грабены характеризуются погружением их центральных частей относительно периферических вдоль линий разрывов (рис.7). Различают простые и сложные грабены. Простые грабены образуются двумя сбросами или взбросами; в сложных грабенах принимает участие большое количество разрывов.
