Штурманское, метеорологическое, топогеодезическое обеспечение

1.Мероприятия топогеодезического обеспечения, проводимые в период подготовки авиации к боевым действиям. Практическое решение вопросов топогеодезического обеспечения в вашей части, основные проблемы и особенности.

2.Характеристика прямоугольной (Гаусса) и геодезической систем координат, их применение в ВВС.

3.Классификация карт, применяемых в ВВС, по назначению. Характеристика математ

ической основы рабочей карты, применяемой летчиками и штурманами, а также штабом вашей части при исполнении служебных обязанностей с указанием масштаба и номенклатуры листов склейки.

4. Практическое задание : Определить годовую потребность Вашей части в топографических картах всех масштабов для обеспечения боевой подготовки».

топогеодезическое обеспечение карта координата

1.Мероприятия топогеодезического обеспечения, проводимые в период подготовки авиации к боевым действиям. Практическое решение вопросов топогеодезического обеспечения в вашей части, основные проблемы и особенности

Под топогеодезическим обеспечением (ТГО) боевых действий войск ВВС понимается комплекс мероприятий, направленных на подготовку в топогеодезическом отношении аэродромов, позиционных районов радиотехнических систем навигации и управления, беспилотных летательных аппаратов, а также автоматизированных систем управления, создание и доведение до объединений, соединений и частей топографических, специальных карт и расчетно-геодезических данных, необходимых для изучения и оценки местности при принятии решения, планирования и ведения боевых действий, организации взаимодействия управления, а также эффективного использования авиационной техники. (ТГО возд-х сил М. Воениздат. 1989)(ТГО боевых действий ВВС Монино 89 п-к Филиппов В.Е.) AAAAAAAAAAAAAAAAAAAAAAAAAAA

Основные задачи ТГО:

- создание запасов и своевременное доведение до авиационных частей, объединений и соединений т/к и с/к, каталогов координат геодезических пунктов и др. носителей ТГИ.

- ТГ подготовка аэродромов базирования авиационных частей, позиционных р-в радиотехнических систем навигации, наведения и управления беспилотных летательных аппаратов и автоматизированных систем управления.

- обеспечение штабов объединений соединений и частей расчетно-геодезическими данными и информацией о местности, особенно о её изменениях произошедших в результате боевых действий.

- организационно-методическое руководство ТГ подготовкой л/с ВВС.

Практическое решение по топогеодезическому обеспечению выполняет геодезическая группа в составе:

- начальник группы

- инженер-геодезист группы

- техник геод. Группы

- водитель.

На вооружении группы имеется:

- теодолит – 2Т2 с атрибутами

- гирокомпас

- топопривязчик.

В соответствии с возможностями личного состава геодезического подразделения части и его технического вооружения, топогеодезическая привязка аэродрома будет осуществляться методом прокладки теодолитного хода с измерением линий квантовым топографическим дальномером. При составлении Технического проекта руководствуюсь методическим пособием по «Организации работ при подготовке аэродромов в геодезическом отношении». Москва, Воениздат 1987г. При прокладке теодолитного хода геодезические подразделения не будут иметь никаких трудностей т.к. местность открытая, степная, застроек нет. Последовательность выполнения работ при подготовке аэродрома в геодезическом отношении методом прокладки теодолитного хода, распределение сил и средств, время выполнения отдельных операций, и подготовки исходных данных в целом покажем на сетевом графике. (график №1)

Расчет затрат времени на подготовку аэродрома в геодезическом отношении

На выполнение графических работ при прокладке теодолитного хода (применяя КТД) займет 22 часа.

Учитывая то в какое время года выполняются работ, это влияет на увеличение или уменьшение затрат времени. В частности в зимний период из за укороченного светового дня работы растягиваются до 30 часов. В весенне-летний период – до 35 часов. В летний период до 30 часов.

Оценки подлежат следующие элементы:

Наименование величин

СКО

Прямоугольные координаты

- площадок выставки НПК

- позиции РСБН

- КТА

100 м.

20 м.

50 м.

Геодезические координаты

- площадок выставки НПК

- позиции РСБН

- КТА

- начала и конца главной ортодромии

3"

1"

2"

20"

Расстояний КТА до точки исполнительного старта

10 м.

Истинный азимут ВПП

1"

Магнитное склонение

15"

Основной проблемой в нашей части является обновление и пополнение запаса топографических карт.Нет технической основы и БТК для использования электронных и цифровых ТК.

2. Характеристика прямоугольной (Гаусса) и геодезической систем координат, их применение в ВВ

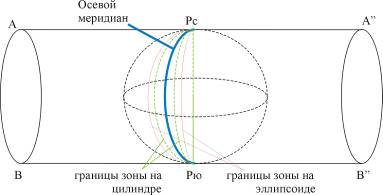

Равноугольная поперечно-цилиндрическая проекция Гаусса (разработана немецким математиком Гауссом в 1825 году) получается пересечением проекции эллипсоида на боковую поверхность эллиптического цилиндра, ось которого перпендикулярна к оси вращения глобуса. На один цилиндр переносится узкая полоса земной поверхности, занимающая по долготе 6º

Цилиндр касается глобуса по среднему меридиану зоны. Каждая зона соответствует колонке листов карт масштаб 1:1000000 международной разграфке, то есть каждая зона ограничивается меридианами , кратными 6º долготы. Зоны нумеруются от Гринвичского меридиана на восток. Номера зон Гаусса (Nг) с номерами зон международной проекции (Nм) связаны соотношением Nг= Nм-30

Поверхность глобуса на боковую поверхность цилиндра переносится по законам Меркаторской проекции. Следовательно, проекция Гаусса равноугольна и её сетка условных меридианов и параллелей тождественна нормальной сетке проекции Меркатора. Искажение длин будут возрастать по мере удаления от условного экватора (меридиана касания) пропорциональна секансу условной широты.

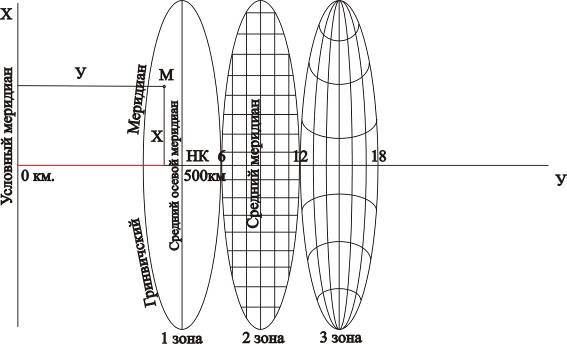

После развертывания цилиндра на плоскость и совмещения средних зон по экватору получится картина приведенная на рисунке:

В третьей зоне этого рисунка показан общий вид сетки геодезических меридианов и параллелей. В каждой зоне осевой меридиан (как меридиан касания) изображается прямой линией в натуральную величину. Остальные меридианы зоны изображаются кривыми линиями, причем кривизна их увеличивается по мере удаления от осевого меридиана. На глобусе все меридианы имеют одинаковую длину. Следовательно, все меридианы в зоне, кроме среднего, вытянуты по сравнению с соответственными меридианами на глобусе. Экватор изображается прямой линией, а остальные параллельными кривыми. Все параллели, в том числе и экватор, растянуты пропорционально растяжению меридианов.
