Расчет и проектирование стальных конструкций балочной клетки

Необходимо устройство вставки верхней части стенки. Принимаем ее толщину tвст=25 мм, а длину мм.

кН/см2<Rs=13,3 кН/см2.

Торец колонны фрезеруем после ее сварки, поэтому швы Г можно не рассчитывать По табл. 6 прил. Б принимаем конструктивно минимально допус

тимый катет шва kf = 7 мм. Стенку колонны у конца ребра укрепляем поперечными ребрами, сечение которых принимаем 100x8 мм.

5.3 Конструкция и расчет базы колонны

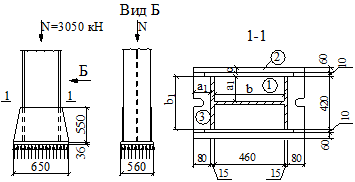

Рисунок 22 – База колонны

Определяем требуемую площадь плиты из условия смятия бетона

,

где . Значение коэффициента g зависит от отношения площадей фундамента и плиты. ( принимать g =1,2.) Для бетона класса В15 Rпр = 0,7 кН/см2. – расчетное сопротивление бетона на смятие Rсм.б=g×Rпр=1,2 × 0,7=0,84 кН/см2

см2.

Принимаем плиту размером 650×560 мм. Тогда см2

кН/см2<Rсм.б

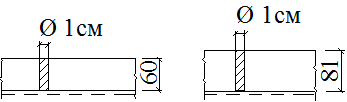

Рисунок 24 – Схема участка плиты 2 Рисунок 25 – Схема участка плиты 3

Находим изгибающие моменты на единицу длины d = 1 см на разных участках плиты.

Участок 1 рассчитываем как балочную плиту, так как отношение сторон b/a=460/203 = 2,26 > 2

кН×см/см.

Участок 2 (консольный) рис 24:

кН×см/см.

Участок 3 работает так же, как консольный, так как отношение сторон 420/80=5,25>2. Свес консоли на 20 мм больше, чем на участке 2 для размещения анкерных болтов.

кН×см/см

Толщину плиты подбираем по наибольшему моменту M1, M2, M3 из условия

.

Момент сопротивления полоски плиты шириной d=1 см равен

,

откуда, учитывая, что дли стали C235 при мм

кН/см2, см = 32 мм.

Принимаем tпл = 35 мм.

Прикрепление траверсы к колонне выполняем полуавтоматической сваркой в углекислом газе сварочной проволокой Св-08Г2С. Соответствующие характеристики:

кН/см2, кН/см2, bf=0,7, bz=1,0.

Расчет выполняем по металлу шва, так как (3,2<4,08) Учитывая условие находим требуемую величину катета шва kf из условия

см = 9,2 мм.

Принимаем kf = 10 мм. При этом требуемая длина шва составит мм., поэтому высоту траверс принимаем 600 мм.

Крепление траверсы Кf=8мм принимаем конструктивно, так как применен фрезеровочный торец колоны.
