Ремонтная мастерская для хозяйств с парком 75 тракторов
1.1 Объёмно – планировочное решение, ТЭП
Мастерская имеет прямоугольную форму с размерами в плане 24,5 на 60 метра.
Высота здания – 9,4 и 5,7м.
Шаг – 6м.
Пролёт – 18 и 6м.
Степень огнестойкости 2
Степень долговечности 2
Степень капитальности 2
Строительный объём – 12204м3
Площадь застройки – 1470м2
Общая площадь – 1470 м2
Экспликация
помещений
|
№ |
Наименование помещений |
Площадь, м2 |
|
1 |
Участок ремонтно-монтажный |
1016 |
|
2 |
Участок мойки двигателей и агрегатов | |
|
3 |
Участок ремонта агрегатов | |
|
4 |
Участок шиномонтажный | |
|
5 |
Участок кузнечно-сварочный |
71 |
|
6 |
Участок обкатки и регулировки двигателей |
35 |
|
7 |
Участок слесарно-механический |
55 |
|
8 |
Участок обойный |
17 |
|
9 |
Участок проверки и регулировки автотракторного электрооборудования |
17 |
|
10 |
Участок ремонта и зарядки аккумуляторов |
17 |
|
11 |
Участок проверки и регулировки топливной аппаратуры и гидросистем |
30 |
|
12 |
Инструментально-раздаточная кладовая |
17 |
|
13 |
Участок диагностики и тех.обслуживания |
71 |
|
14 |
Участок наружной мойки |
67 |
|
15 |
Помещение для компрессора |
12 |
|
16 |
Венткамера |
13 |
|
17 |
Тамбур шлюз |
3 |
1.2 Конструктивное решение
Фундамент монолитный индивидуальный.
Наружные продольные стены – несущие, выполняются из облицовочного и отделочного, утолщенного кирпича марки КП-У100/25 по ГОСТ 530-95 на цементно - песчаном растворе М 50, толщиной 250 и 120 мм и 140 мм утеплителя - пенополистерола между ними.
Внутренние стены – выполняются из пустотелого, утолщенного керамического кирпича марки КП-У100/15 по ГОСТ 530-95, на растворе М 50.
Перегородки – выполняются из кирпича КП-У75/15 по ГОСТ 530-95, на растворе М 50.
Пространственная жесткость и устойчивость обеспечивается устройством продольных несущих стен с пилястрами и связью их с балками покрытия.
Плиты перекрытия - сборные ж/б, по серии 1.141-1
Марка ПК8 – 60.12a
L = 5980мм.
B = 1190мм.
Марка бетона М200
Объем = 0,86/12,05м3
Масса = 2150кг.
Сталь = 41,89/5,88
Марка ПК8 – 60.18a
L = 5980мм.
B = 1790мм.
Марка бетона М200
Объем = 1,30/12,1м3
Масса = 3250кг.
Сталь = 58,39/5,45
Марка П30 - 15
L = 2980мм.
B = 1490мм.
Марка бетона М200
Объем = 0,57/12,85м3
Масса = 1425кг.
Сталь = 14,26/3,21
Ребристые плиты покрытия - сборные ж/б, по серии 1.865.1-4/84
Серия 1.865.1-4/84
Марка 1ПГ – ЗАУ
Марка бетона М300
Бетон = 0,9м3
Сталь = 75кг.
Масса = 2,25т.
L = 5970мм.
В = 2980мм.
Н = 250мм.
Серия 1.865.1-4/84
Марка 1ПГ – ЗА1У
Марка бетона М300
Бетон = 0,9м3
Сталь = 75кг.
Масса = 2,25т.
L = 5970мм.
В = 2980мм.
Н = 250мм.
Серия 1.865.1-4/84
Марка 1ПВ – ЗАтУСК
Марка бетона М300
Бетон = 0,89м3
Сталь = 70кг.
Масса = 2,15т.
L = 5970мм.
В = 2980мм.
Н = 250мм.

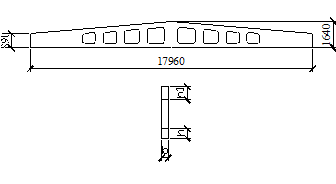

Балки ж/б стропильные
 |
Серия 1.462.1-3/80
Марка 1БДР18-1К7Т
Марка бетона - М 350
Расход материалов:
Бетон – 3,46м3
Сталь – 310,4кг.
Масса – 8,4т.
h1=420
h=300
b=200

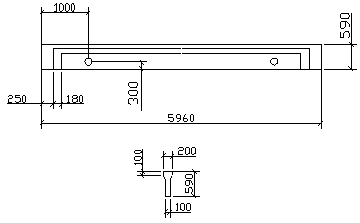

Серия 1.462.1-10/80
Марка 1БСТ6-1А1УТ
Марка бетона - М 300
Расход материалов:
Бетон – 0,45м3
Сталь – 48кг.
Масса – 1,2т.
Балки двутаврововые для подвесных путей
ГОСТ 19425 – 74
N профиля 36м
h = 360
b = 130
S = 9,5
Площадь сечения -73,8см
Масса = 57,9 кг. на 1 м

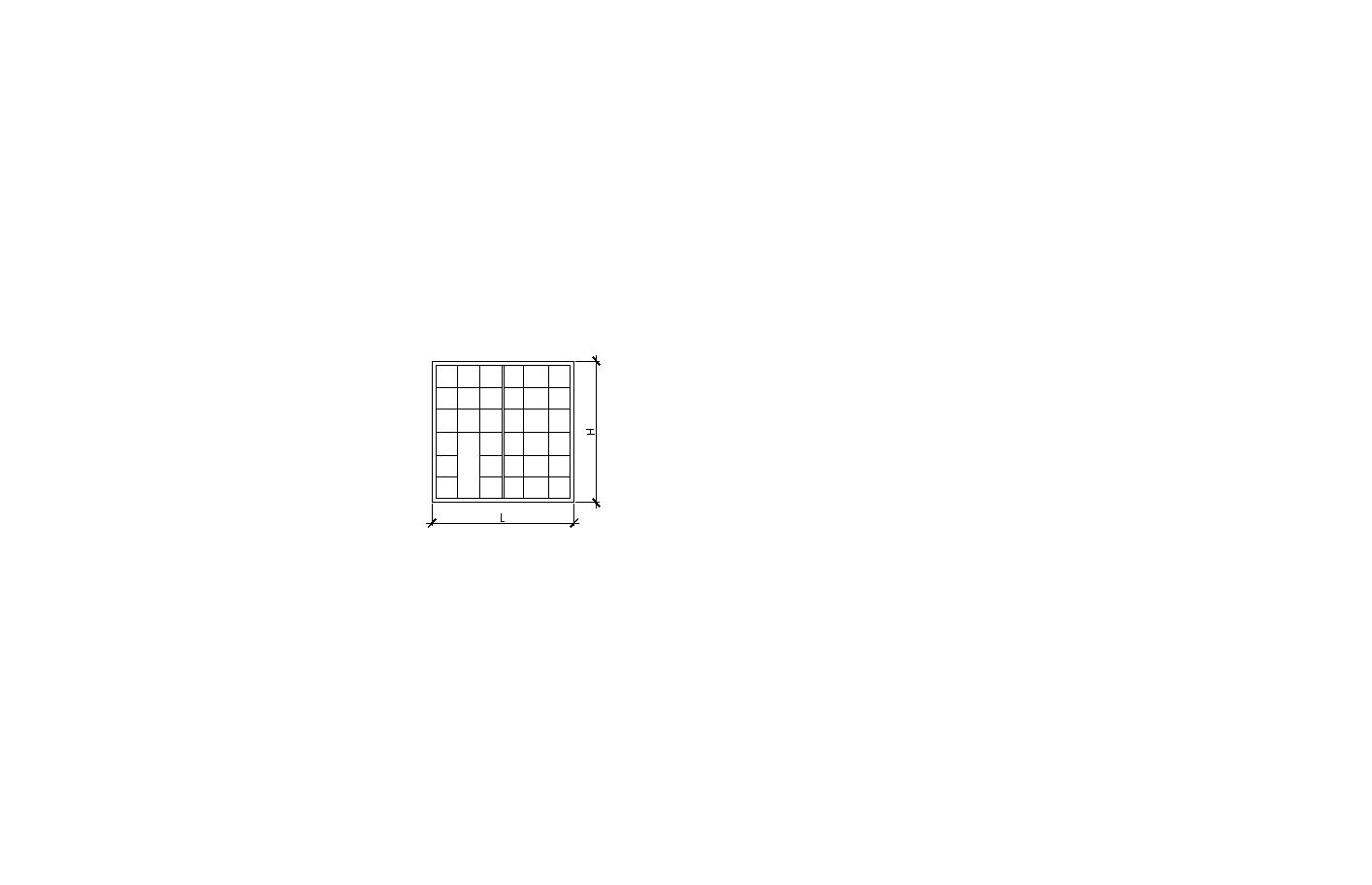

Окна по ГОСТу 12506 - 81
Шифр 108 - 81
Марка ОГД 18 - 30.2л.п
Площадь = 5,17м2
Алюм. = 9,9кг.
Резин. = 1,35кг.
Стеклопак. = 87,6кг.
Масса = 132,8кг.
L = 2940мм.
В2 = 1760мм.
Шифр 108 - 81
Марка ОГД 12 - 30.2л.п
Площадь = 3,41м2
Алюм. = 7,9кг.
Резин. = 1кг.
Стеклопак. = 55,6кг.
Масса = 91,7кг.
L = 2940мм.
В1 = 1160мм.
Шифр 108 - 81
Марка ОГД 18 - 18.2
Площадь = 3,14м2
Алюм. = 6,7кг.
Резин. = 0,85кг.
Стеклопак. = 52кг.
Масса = 83кг.
L = 1783мм.
В = 1760мм.
Двери наружные по ГОСТу 24698 -81
Серия 1.1365 - 19
ДН21 – 15АП
Древесина = 0,1252м3
Масса – 26,3 кг.
L = 1474мм.
B = 2085мм.
Двери внутренние по ГОСТу 14624 -84
ГОСТ 14624-84
Серия 2.435-6
Марка ДПИ6
L = 1520мм.
Н = 2070мм.
ГОСТ 14624-84
Серия 2.435-6
Марка ДП5
L = 1020мм.
Н = 2070мм.
Ворота из трубчатого профиля по серии 1.435.9-17
