Оборудование предприятий торговли и общественного питания

Осуществлять объемное дозирование так же позволяет шнековый дозатор, который целесообразно использовать для дозирования прежде всего порошкообразных, мелкозернистых и густотекучих продуктов. Производительность дозатора может достигать 100 доз/мин. На рис. 3 приведена схема шнекового дозатора РТ-ДШ-01.

Преимущества шнекового дозатора:

пригоден для дозирования порошкообразных, пыльных и т

рудносыпучих продуктов, поскольку его закрытая конструкция исключает распыление;

применяется при упаковке с использованием инертного газа для повышения сохранности (в подготовительном бункере дозатора продукт не соприкасается с воздухом и его можно обдувать газом без утечки последнего);

имеет наиболее простое и удобное решение дозирующего устройства, позволяющего быстро изменять дозу продукта и осуществлять в случае необходимости подпитку и точную регулировку дозы с пульта управления.

Рис. 3. Дозатор шнековый РТ-ДШ-01:

1 - электропривод; 2 - основание (станина); 3 - опора под тару;

4 - дозирующий калиброванный шнек; 5 - бункер с датчиком уровня;

6 - загрузочный патрубок; 7 - электронный пуль Т управления с цифровой индексацией веса

Для дозирования жидких пульповидных продуктов часто используются поршневые дозаторы, работа которых основана на перемещении поршня в закрытой мерной емкости (цилиндре) в целях создания требуемого объема продукта и последующего его вытеснения из этой емкости. При этом производительность дозатора не более 60 доз/мин. AAAAAAAAAAAAAAAAAAAAAAAAAAA

Холодильное оборудование: устройство и технико-эксплуатационные характеристики среднетемпературной закрытой витрины ВСХ-1-0,8

Оборудование для продажи с закрытыми стеклянными витринами (рис.4) и местом для весов и работы продавца устанавливают в магазинах с продавцами. Корпус (короб) витрин залит теплоизоляционным материалом - пенополиуретаном.

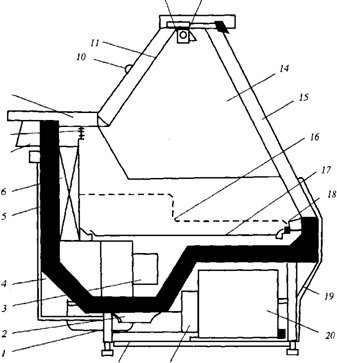

Рис. 4. Среднетемпературная закрытая витрина ВХС-1-0,8

1 - шланг слива талой воды; 2 - емкость сбора талой воды; 3 - вентилятор воздухоохладителя; 4 - боковая панель; 5 - короб витрины, залитый пенополиуретаном; б - испаритель; 7 - пульт управления; 8 - жалюзи; 9 - рабочий стол; 10 - выключатель освещения; 11 - раздвижные стеклянные створки;

12 - подъемное устройство переднего стекла; 13 - люминесцентная лампа;

14, 15 - стеклянные ограждения: 14 - боковое; 15 - переднее;

1б - ступенчатая решетка для размещения продуктов;

17 - лоток для размещения продуктов; 18 - всасывающий воздушный канал;

19 - ограждение машинного отделения; 20 - холодильный агрегат ВС630 (2);

21 - электрощит; 22 - рама

Витринное стекло в таких витринах может иметь различные формы, быть подъемным, оснащаться электронагревателями для предотвращения образования конденсата.

Конструкция витринной части определяется назначением витрины. Так, для продажи кондитерских изделий, тортов, пирожных, суфле и др. стандартная комплектация витрины предполагает три стеклянные полки, расположенные друг над другом (рис.5, а) Для продажи молочных, колбасных изделий и других продуктов питания - полка одна (рис.5, б). Для продажи небольших количеств охлажденных продуктов применяют настольные охлаждаемые витрины.

а

б

Рис. 5. Среднетемпературные закрытые витрины: а - для кондитерских изделий; б - для молочных и колбасных изделий

Торговые автоматы: автомат для продажи штучных товаров

В зависимости от назначения автоматы для продажи штучных товаров делят на универсальные, предназначенные для продажи товаров произвольной геометрической формы, и специализированные. Товары в автоматах этого класса, упакованные в пакеты, коробки, бутылки, металлические банки, пачки и т.п., размещают в загрузочных устройствах различных типов. Тип загрузочного устройства определяется видом и физическим состоянием товара, размерами упаковки, условиями хранения и другими особенностями.

В зависимости от конструкции автоматы для продажи штучных фасованных товаров можно подразделить на четыре типа: кассетные, транспортные, ячейковые (полочные) и бункерные.

В кассетных автоматах товар (одного размера и в однородной упаковке) укладывается в вертикальные или горизонтальные кассеты штабелем или в ряд вплотную один к другому (рис. 6, а). При выдаче единицы товара оставшийся в кассете товар смещает отрезок, равный своей толщине. Автоматы могут использоваться для продажи конфет, печенья, мороженого, сыпучих товаров в пакетах, напитков в баночках и бутылях и др.

В транспортных автоматах (рис. 6, в) дном секции является бесконечная лента, приводимая в движение электроприводом. На ленту укладывается однородный товар различных сортов. Количество лент в автомате может быть различным. Автоматы могут отпускать напитки в металлической, полимерной и стеклянной таре и другие фасованные продукты.

В ячейковых автоматах (рис. 6, г, д) единицы товара произвольной формы находятся обособленно одна от другой в ячейках (полки, разделенные перегородками, секции транспортерной ленты, отделения барабана), перемещаемых электроприводом в вертикальном или горизонтальном направлении. При выдаче товара каждый раз происходит перемещение его на размер ячейки. Автоматы используются для продажи бутербродов, пирожных, хлебобулочных изделий и других товаров (включая товары без упаковки).

В кассетно-ячейковых автоматах применяют съемные короба - кассеты, которые полками-перегородками разделены на отдельные горизонтальные ячейки.

В бункерных автоматах (рис. 6, е) однотипный товар произвольной формы находится в бункере, откуда механизмом выдачи отпускается покупателю по массе или поштучно. Их используют для продажи товаров, загружаемых насыпью, например конфет, жевательной резинки, медикаментов и др.

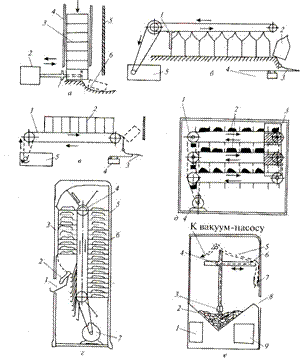

Рис. 6. Схемы автоматов для продажи штучных товаров:

а - кассетный с вертикальным расположением товара (1 - толкатель; 2 - механизм выдачи; 3 - товар; 4 - кассета; 5 - стенка автомата; 6 - лоток);

б - кассетный с горизонтальным расположением товара (1 - механизм выдачи-толкатель; 2 - товар; 3 - лоток; 4 - датчик; 5 - электропривод);

в - транспортный (1 - транспортер; 2 - товар; 3 - лоток; 4 - датчик; 5 - электропривод);

г - ячейковый с вертикальным перемешением товара (1 - окно выдачи; 2 - товар; 3 - витрина; 4 - цепь; 5 - дверь для загрузки; 6 - полка; 7 - электродвигатель);

д - ячейковый с горизонтальным перемещением товара (1 - электромагнитные муфты; 2 - товары; 3 - окна выдачи; 4 - электродвигатель);

е - бункерный (1 - вакуум-насос; 2 - товар; 3 - груз; 4 - челнок; 5 - шланг; 6 - направляющая; 7 - присос; 8 - окно выдачи; 9 - механизм движения челнока)
