Получение, свойства и применение амидо-аммониевой соли малеопимаровой кислоты на основе малеинизированной канифоли

При значении х3=12 увеличение значения фактора Х1 приводит к уменьшению значения показателя Y2. Увеличение значения фактора X2 приводит к уменьшению значения показателя Y2. В большей степени на показатель Y2 оказывает влияние фактор X1.

Статистическая обработка результатов эксперимента показала, что полученные уравнения адекватно описывают процесс.

С применением надстройки «Поиск решени

я» были найдены оптимальные сочетания основных технологических параметров, при которых можно было бы получить такое содержание свободных смоляных кислот, которое давало бы лучшую проклейку. Данные представлены в таблице 4.6.

Таблица 4.6 - Результаты оптимизации процесса получения амидо-аммониевой соли малеопимаровой кислоты на основе малеинизированной живичной и талловой канифоли

Наименование показателя

Значение показателя

Живичная канифоль

Талловая канифоль

Концентрация аммиачной воды, %

20,16

15

Коэффициент избытка аммиачной воды

1,17

1,5

Количество раствора едкого натра, мл

9,46

8

Массовая доля свободных смоляных кислот, %

32,83

42,05

Впитываемость при одностороннем смачивании (по Коббу), г/м2

13,83

18,12

Таким образом, на основе амидо-аммониевой соли получена новая клеевая канифольная композиция, обладающая хорошими проклеивающими свойствами и высокой агрегативной устойчивостью. Установлено сочетание исходных параметров процесса, при которых были определены оптимальные параметры для получения определенного содержания свободных смоляных кислот в клее и лучших результатов по проклейке бумаги. Данные эксперимента свидетельствуют в пользу того, что лучшими проклеивающими свойствами обладает клеевая канифольная композиция на основе живичной канифоли.

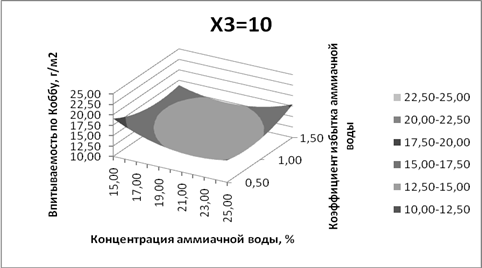

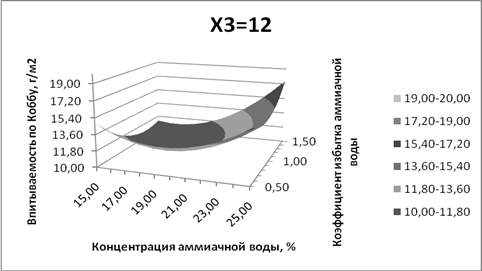

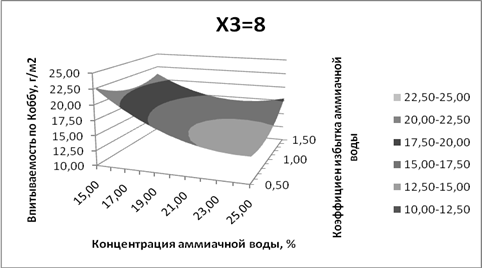

Рисунок 4.2 - Зависимость впитываемости по Коббу от параметров проведения реакции получения амидо-аммонийной соли на основе малеинизированной живичной канифоли

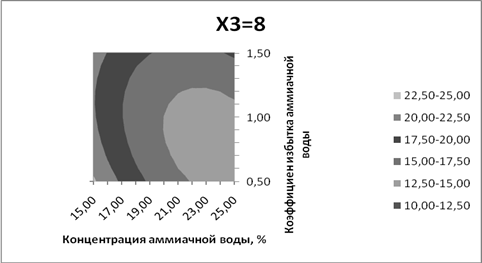

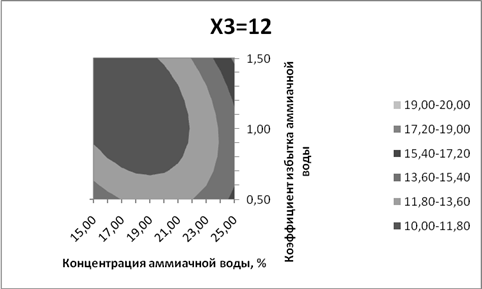

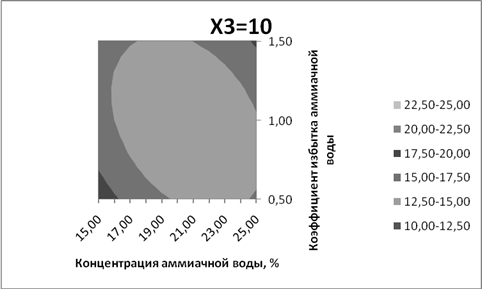

Рисунок 4.3 - Двумерные сечения поверхностей отклика при различном количестве раствора едкого натра

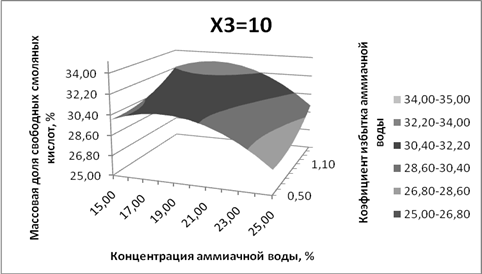

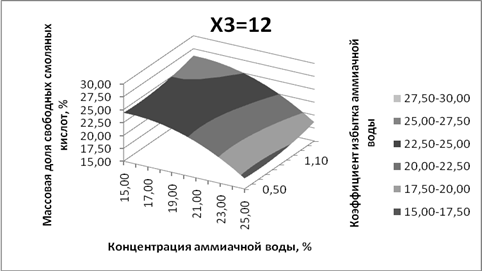

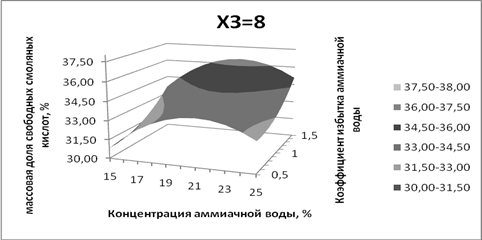

Рисунок 4.4 - Зависимость массовой доли свободных смоляных кислот от параметров проведения реакции получения амидо-аммонийной соли на основе малеинизированной живичной канифоли

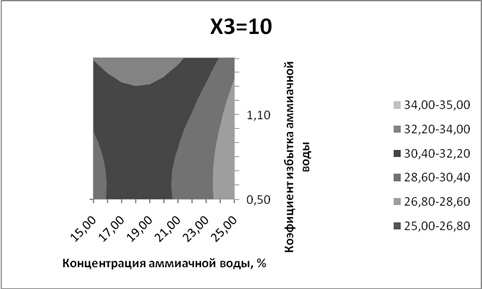

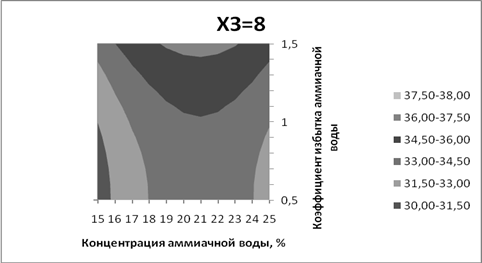

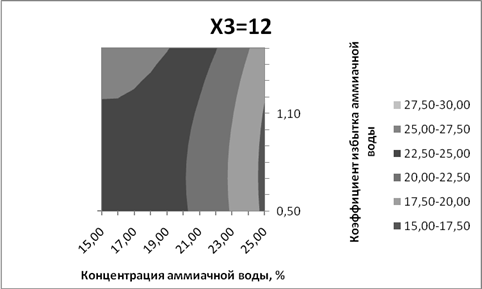

Рисунок 4.5 - Двумерные сечения поверхностей отклика при различном количестве раствора едкого натра

НАУЧНЫЕ И ПРАКТИЧЕСКИЕ ВЫВОДЫ

В процессе выполнения данной работы было проведено следующее:

1. Проведен аналитический обзор литературы, в котором отражены различные способы модификации канифоли и виды проклеивающих материалов на канифольной основе.

2. Получены образцы малеинизированной живичной и талловой канифоли и исследованы их физико-химические свойства.

3. Получены образцы амидо-аммониевой соли малеопимаровой кислоты на основе малеинизированной живичной и талловой канифолей с определенным заданным содержанием свободных смоляных кислот и сухих веществ, исследованы их физико-химические свойства.

4. Получены образцы бумаги для исследования проклеивающих свойств амидо-аммониевой соли малеопимаровой кислоты и некоторых физико-механических показателей бумаги.

5. Проведена оптимизация процесса получения амидо-аммониевой соли малеопимаровой кислоты и установлено оптимальное сочетание факторов, дающих лучшую проклейку.

6. Экспериментально доказано, что лучшими проклеивающими свойствами обладает клеевая канифольная композиция на основе живичной канифоли.

СПИСОК ИСПОЛЬЗУЕМЫХ ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ

1.Седов А.В., Цветков Б.Н. Проклеивающие вещества на канифольной основе в производстве бумаги и картона // Обзорная информация: Бумага и целлюлоза. – М.:1974 – 34 с.

2.Славинский А.К., Медников Ф.А. Технология лесохимических производств. – М.: Лесная промышленность, 1970. – 341 с.

3.Медников Ф.А., Подсочка леса. – М.: Гослесбумиздат, 1955.- 280 с.

4.Журавлев П. И. Канифоль, скипидар и продукты их переработки. – М.: Лесная промышленность, 1988 – 72 с.

5.Черная Н.В., Ламоткин А. И. Проклейка бумаги и картона в кислой и нейтральных средах. – Мн.: БГТУ, 2003 – 345 с.

6.Пузырев С.А., Седов А.В. Применение гидрированной и диспропорционированной канифоли для проклейки бумаги // Сб.тр.ВНИИБа. – Л., 1970. – №56. – С. 75-83.

7. Пат.2055848 (РФ), МКИ С09F1/04. Способ диспропорционирования канифоли./ Мотренко Т.И. (РФ). - Заяв. 10.12.91; Опубл.10.03.96.

8. Пат.2059680 (РФ), МКИ С09F1/04. Способ получения диспропорционированной канифоли./ Мотренко Т.И., Заможский Н.И., Сергеев Ю.А. (РФ). - Заяв.10.12.91; Опубл.10.05.96.

9. Пат.2081143 (РФ), МКИ С09F1/04. Способ диспропорционирования канифоли и смоляных кислот./ Радбиль Д.А., Шалагина Е.Ф., Скворцова Г.Е., Семиколенова В.А. (РФ). - Заяв. 25.06.93; Опубл. 10.06.97.

10. Жильников В. И., Хлопотунов Г. Ф. Модифицированная канифоль. – М.: Лесная промышленность, 1963 – 128 с.

11. Синтетические продукты из канифоли и скипидара / И. И. Бардышев [и др.]. – Горький: Волго-Вятское книжное издательство, 1970–486 с.

12. Пат.2119517 (РФ), МКИ С09F1/04. Способ получения эфиров канифоли./ Радбиль Б.А., Кушнир С.Р., Трофимов А.Н., Богданов П.Е., Исмагилов Р.М., Сипливых В.И. (РФ). - Заяв. 01.07.96; Опубл. 27.09.98.

13. Пат.95109792 (РФ), МКИ С09F1/04. Способ получения модифицированных эфиров канифоли./ Падерин В.Я., Горюнова Т.Г., Александрова Т.Н., Рябчиков С.Н., Злобин О.В., Пашин В.А., Чистякова З.Л., Смирнова Л.И., Голуб А.И., Савиных Г.Ф., Костина Н.И., Зубкова Г.Б., Матюнин Н.Р. (РФ). - Заяв. 14.06.95; Опубл. 20.04.97

Страница:  1  2  3  4  5  6  7  8  9  10


Другие рефераты на тему «Химия»:

Поиск рефератов

Последние рефераты раздела

Copyright © 2010-2024 - www.refsru.com - рефераты, курсовые и дипломные работы
