Архитектурные конструкции многоэтажных зданий

Основные типы покрытий с ж.б. плитами и рулонными кровлями.

а-в – невентилируемые; г, д – частично вентилируемые; е – вентилируемые; 1 – защитный слой;2 – гидроизоляционный ковер; 3 – стяжка; 4 – несущая плита; 5 – утеплитель; 6 – пароизоляция; 7 – однослойная ограждающая и несущая конструкция; 8 – каналы и борозды; 9 – воздушная прослойка; 10 – подкладки.

rc="images/referats/4575/image018.jpg">

Покрытия со стальным профилированным настилом и с волнистыми асбестцементными листами.

а-в – применение стального профилированного настила(а,б – профили;в – утепленное покрытие)

г – покрытие с асбестцементными волнистыми листами усиленного или унифицированного профиля;

д, е – то же с применением плоских асбестцементных листов; 1 – балка покрытия;2 – настилк;

3 – рулонная пароизоляция ; 4 – утеплитель; 5 – гидроизоляция; 6 – гравий; 7 – болт; 8 –асбестцементный волнистый лист; 9 – прокладка; 10 – деревянный брус; 11 – прижимная пластина; 12 – крюк; 13 – швеллер из асбестцемента; 14 – плоский асбестцементный лист; 15 – мастика; 16 – утеплитель;17 – то же типа мин.ватных плит; 18 – нащельник; 19 – деревянный каркас панели; 20 – гернит; 21 – рейка, фиксирующая положение утеплителя.

2. Конструктивные системы остова многоэтажных зданий

Конструктивной системой здания называется совокупность взаимосвязанных конструкций здания, обеспечивающих его прочность, жесткость и устойчивость. Несущая конструкция здания обеспечивает его пространственную устойчивость и передает нагрузки, собираемые надземной частью через подземную часть на основание — способный к их восприятию грунт.

Принятая конструктивная система здания должна обеспечивать прочность, жесткость и устойчивость здания на стадии возведения и в период эксплуатации при действии всех расчетных нагрузок и воздействий.

В современном высотном строительстве применяют различные конструктивные системы и схемы с разнообразными вариантами компоновок. Вместе с тем все конструктивные системы можно разделить на три категории:

стержневые — каркасные системы из вертикальных стоек — колонн и связывающих их в горизонтальной плоскости балок — ригелей с жесткими (рамными) узлами или стенками — диафрагмами жесткости.

плоскостные — стеновые системы из монолитных стен или сборных панелей;

и смешанные:

каркасно-панельные системы с наружными панельными стенами, обстраивающими расположенный внутри каркас;

панельно-блок-комнатные системы с объемными элементами и внутренними поперечными или наружными продольными несущими стенами;

каркасио-панельно-ствольные системы с монолитными башенными элементами, образующими ядро жесткости высотного здания в 12 и более этажей.

В свою очередь каркасные системы подразделяются на:

Рамные и связевые.

(особенности этих систем будут рассмотрены ниже)

Среди стеновых систем следует выделить схемы

поперечно-стеновые, продольно-стеновые, перекрестно-стеновые, коробчатые (оболочковые).

Смешанные системы сочетают в себе отдельные признаки двух других систем, к ним относят каркасноствольные и коробчатоствольные.

Стеновые.

Различают конструктивную систему поперечных стен с узким шагом (на помещение) - 3,0-4,5 м, с широким шагом (на целый дом) — 4,5-7,2 м и более, и смешанным шагом, при котором чередуются узкий и широкий шаг.

В зависимости от расположения несущих стен в плане здания и характера опирания на них перекрытий различают следующие конструктивные системы:

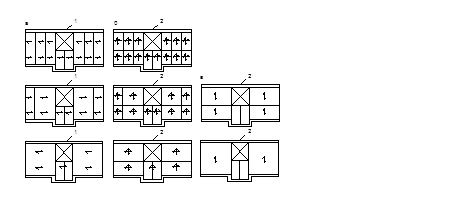

Рис. 4. Стеновые конструктивные системы

а. поперечно-стеновые – с поперечными несущими стенами.

б.перекрестно-стеновые с поперечными и продольными несущими стенами.

в.продольно-стеновые с перекрытиями - с продольно несущими стенами

Каркасная система ( рамная, рамно-связевая, связевая)

Рамная схема каркасного несущего остова зданий представляет собой систему колонн, ригелей и перекрытий, соединенных в конструктивных узлах в жесткую и устойчивую пространственную систему, воспринимающую горизонтальные (ветровые и другие) усилия.

Рамно-связевая схема каркасного здания аналогична рамной схеме с тем лишь дополнением, что горизонтальная жесткость здания увеличивается за счет диагональных связей, выполняемых, как правило, из металла. При этом часть горизонтальных усилий передается с колонн на эти связи. Особенностью рамно-связевой схемы является ограничение перемещений каркаса.

Связевая схема каркасного несущего остова зданий отличается от рамной тем, что все горизонтальные усилия в ней в обоих направлениях через сплошные междуэтажные перекрытия передаются на жесткие диафрагмы — стенки или ядра жесткости. Рамы в этом случае рассчитываются только на вертикальные нагрузки. При этом сопряжения вертикальных и горизонтальных элементов конструкций могут иметь не только жесткое, но и шарнирное решение.

В несущем остове каркасного здания при связевой схеме жесткие связи можно располагать с интервалами в несколько конструктивных шагов на расстоянии не больше 48 м при сборных перекрытиях или 54 м при монолитном каркасе. Таким образом, связевая система каркаса позволяет во всех этажах здания получить достаточно большие зальные помещения между связевыми стенами.

Каркасный остов связевой системы в настоящее время имеет наибольшее распространение в массовом строительстве общественных зданий, зданий повышенной этажности и в высотных зданиях любого назначения.

Для повышения сопротивления внешним воздействиям несущей системы зданий высотой более 250 м применяют преимущественно ствольные конструктивные системы: “труба в трубе” и “труба в ферме”. Их компоновочная схема включает центральный ствол, воспринимающий основную долю всех нагрузок, и расположенные по периметру здания несущие элементы в виде отдельных стоек (колонн), решетчатых систем (ферм, составных стержней и др.), пилонов, которые также могут быть объединены в единую конструкцию. Жесткость ствольной системы, ее устойчивость и способность к гашению вынужденных колебаний обеспечиваются заделкой центрального ствола в фундамент.

В случаях, когда жесткости стеновой, каркасной или ствольной системы недостаточно, прибегают к комбинированным решениям, сочетающим в себе признаки разных конструктивных решений. В частности, для повышения сопротивления несущего остова здания возрастающим с высотой над уровнем земли ветровым нагрузкам применяют комбинацию ствольной и стеновой систем. В этом случае горизонтальные нагрузки воспринимаются не только внешней оболочкой и центральным стволом, но и внутренними несущими стенами. Комбинированная конструктивная система обладает большей конструктивной гибкостью в части возможности распределения доли воспринимаемых усилий за счет варьирования жесткости несущих элементов остова.

Рис.5. Схема каркасных зданий:

a — рамная; б — рамно-связевая; в —рамная с диафрагмами
