Изготовление железобетонных изделий

При производстве колонн технологический процесс изготовления состоит из следующих операций:

1. Распалубка форм с помощью мостового крана;

2. Чистка и смазка форм специальными смазками;

3. Армирование и сборка форм;

4. Укладка и уплотнение бетонной смеси бетонораздатчиком и глубинными вибраторами;

5. Тепловлажностная обработка колонн при температуре пропарки 800;

6. Прием

ка и маркировка колонн ОТК проводится в соответствии с нормами ГОСТ 13015;

7. Вывоз колонн на склад готовой продукции соблюдая правила по ГОСТ 13015.

3.3. Производство базового изделия

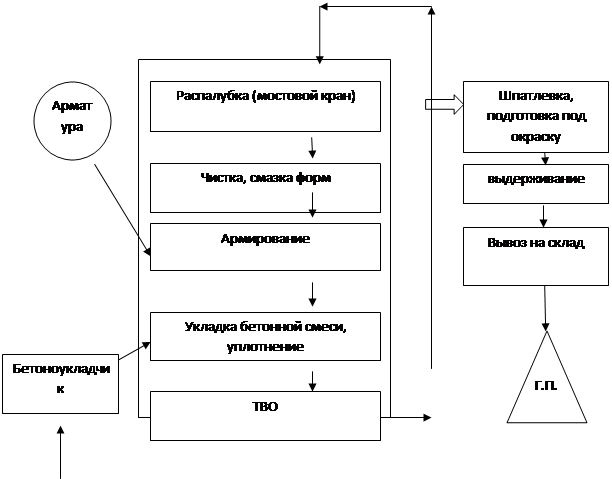

Функциональная схема производства колонн

Из БСО

3.4. Характеристика технологического оборудования

Мостовой кран

Скорость перемещения моста, м/мин

80

Скорость перемещения тележки, м/мин

40

Скорость подъема (опускания) крюка, м/мин

10

Установленная мощность, кВт

25

Грузоподъемность, т

15

Масса, т

15000

Бетонораздатчик 413-02

Скорость перемещения, м/мин

2,2

Ширина колеи рельса, мм

5000

Установленная мощность, кВт

10,8

Габаритные размеры, мм

длина

ширина

высота

3730

5800

1730

Количество бункеров, шт

1

Объем бункера, м3

2,6

Масса, т

6,4

Глубинный вибратор ИВ-79

Размеры вибронаконечника, мм:

диаметр

длина

75

550

Мощность, кВт

0,8

Масса, кг

15

Самоходная бадья БВП-2

Вместимость, м3

2,0

Грузоподъемность, т

5,0

Размер разгрузочного отверстия, мм

350х600

Габариты, мм:

длина

ширина

высота

3874

2748

920

Масса, т

0,92

Габаритные размеры стендовой установки, мм - 12000х4000х70.

Подобранное оборудование размещено в унифицированном пролете 18 х 144 м. Транспортные операции производятся мостовым краном грузоподъемностью 15 т.

Увязка работы оборудования осуществлена графоаналитическим методом с помощью циклограммы работ ведущих агрегатов. Для построения циклограммы предварительно осуществляется расчет элементов цикла.

Таблица 3

Операция

Длина хода, м

Скорость, м/мин

Время, мин

Перемещение моста:

Съем крышки

27,2

64

1,4

Распалубка форм



10

Строповка, перемещение 1-ой колонны на склад

9,6

40

1,2

Строповка и перемещение 2-ой колонны на склад

4,8

40

1,1

Установка арматуры в 1-ую форму

4,8

40

1,1

Установка арматуры во 2-ую форму

9,6

40

1,2

Сборка форм



12

Перемещение за бадьей

8

40

0,2

Возврат крана с пустой бадьей

5,6

40

0,2

Закрытие стенда

29,6

64

1,5

Перемещение тележки:

Перемещение 1-ой колонны на склад

20

32

0,6

Перемещение 2-ой колонны на склад

14,4

20

0,5

Перемещение 1-ой арматуры

5,6

32

0,2

Перемещение 2-ой арматуры

11,2

32

0,4

Перемещение за бадьей

30

32

0,9

Ручные работы:

Чистка, смазка форм

24 м2



15

Бетонораздатчик 413-02

1-ый проход бетонораздатчика над всей формой

31,2

2,2

14,7

2-ой проход бетонораздатчика

31,2

2,2

16,2
