Монтаж одноэтажного промышленного здания
5 Определение технологических параметров монтажа конструкций и подбор монтажных кранов

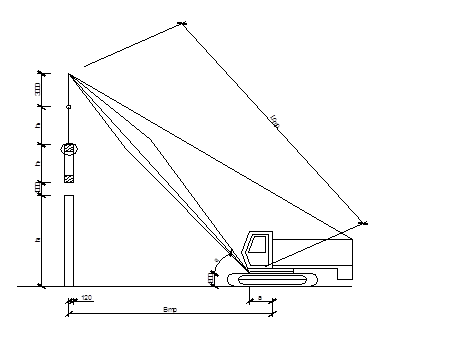

Технологические параметры при монтаже конструкций самоходным краном определяются с учетом допустимого приближения стрелы крана как к конструкциям возводимого здания, так и поднимаемого элемента к стреле крана.
Требуемая грузоподъемность крана:
, где
Рк – масса монтируемого элемента каркаса; Рос – масса такелажной оснастки для монтажа конструкций.
Требуемая высота подъема головки стрелы крана:
, где
h0 – уровень монтажного горизонта; h1 – запас по высоте; h2 – высота элемента каркаса; h3 – высота строповки элемента; h4=3 м – длина грузового полиспаста в стянутом положении (для кранов грузоподъемностью 20-40 т).
Угол наклона стрелы монтажного крана:
, где
hш=1,6 м – расстояние от оси шарнира пяты стрелы крана до уровня его стоянки (для кранов грузоподъемностью до 40 т); d=1м – расстояние между осью стрелы крана и наиболее приближенной частью здания; b – расстояние от наиболее приближенной к крану части здания на уровне опоры монтируемого элемента до его оси.
Необходимая минимальная длина стрелы крана:
.
Требуемый вылет стрелы крана:
, где
а=1,8 м – расстояние от оси шарнира пяты стрелы крана до оси крана (для кранов грузоподъемностью до 40 т).
Требуемая величина грузового момента:
.
Определение технических параметров крана предусматривается отдельно по каждому элементу каркаса.
1. При монтаже крайних колонн:
т.
м.
.
м.
м.
тм.
2. При монтаже средних колонн:
т.
м.
.
 |
м.
м.
тм.
3. При монтаже подкрановых балок:
т.
м.
.
м.
 |
тм.
4. При монтаже подстропильных ферм:
т.
м.
.
м.
м.
тм.
5. При монтаже стропильных ферм:
т.
м.
.
м.
м.
тм.
6. При монтаже плит покрытия:
т.
м.
.
м.
м.
тм.
Т. к. значения Hстр, Lстр, Bтр и Mтр будут максимальны при монтаже плит покрытия, то для их уменьшения применим стрелу с гуськом длиной lг=5 м. При этом получим следующие технические параметры крана.
т.
м.
, где
ВКРmin=5 м – минимальный вылет крана.
Угол наклона гуська:
.
м.
м.
тм.
 |
|
Таблица 5.1 - Технологические параметры монтажа
|
Наименование конструкции |
Qтр, т |
Hстр, м |
Lстр, м |
Bтр, м |
Mтр, тм |
|
Крайняя колонна |
8,835 |
18,45 |
16,77 |
8,57 |
75,72 |
|
Средняя колонна |
13,47 |
17,75 |
16,4 |
8,6 |
115,342 |
|
Подкрановая балка |
10,811 |
17,25 |
12,17 |
7,37 |
79,68 |
|
Подстропильная ферма |
11,688 |
24,025 |
18,7 |
9,44 |
110,33 |
|
Стропильная ферма |
9,73 |
21,7 |
20,13 |
9,48 |
92,24 |
|
Плита покрытия |
2,97 |
21,4 |
21,36 |
9,2 |
27,324 |
