Организация строительства детского сада-ясли на 25 мест

Мощность устройств наружного освещения.

Таблица №6

Наименование

потребителей

Площадь

потребителя, F

Уд. мощность на ед.

потребителя

Коэфф. спроса

Общая потребляемая мощность

Главные проходы и проезды.

206

0,005

0,8

0,824

Охранное освещение

670

0,015

0,8

8,04

Монтаж конструкции

324

0,003

0,8

0,777

Открытые складские площадки

131,3

0,005

0,8

0,525

∑ 10,16

- Определение мощности устройств внутреннего освещения,

- удельная мощность на единицу внутреннего потребителя,

F – площадь потребителя,

- коэффициент спроса

Мощность устройств внутреннего освещения.

Таблица №7

Наименование

потребителей

Площадь

потребителя, F

Уд. мощность на ед.

потребителя

Коэфф. спроса

Общая потребляемая мощность

Прорабская

27

0,015

0,8

0,324

Диспетчерская

14,7

0,015

0,8

0,174

Гардеробные, раздевалки

18

0,005

0,8

0,014

Душевые

12,8

0,003

0,8

0,03

Уборная

18

0,003

0,8

0,043

Помещение для обогрева.

27

0,003

0,8

0,064

Буфет

26,35

0,001

0,8

0,021

Мед.пункт

20,28

0,015

0,8

0,243

Склады

61

0,015

0,8

0,732

∑ 1,645

Определение мощности трансформаторной подстанций

- Строим график электрической нагрузки и определяем максимальную потребляемую мощность, .

- Определяем расчетную мощность трансформатора по формуле:

- коэффициент, учитывающий потери в сети,

Принимаем тип трансформатора

CКПТ-100-6/10/0,4 мощностью 50 кВт

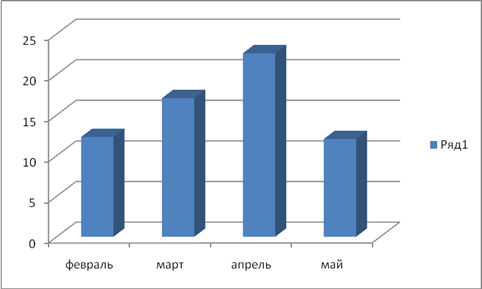

График электрической нагрузки

Выбор и расчет системы освещения строительной площадки.

Освещение строительной площадки подразделяется на рабочее, аварийное, эвакуационное и охранное. Рассмотрим лишь рабочее и охранное освещение.

Рабочее освещение выделяют двух типов: общее равномерное и общее локализованное (местное).

Для строительных площадок необходимо предусмотреть общее равномерное освещение (если работы выполняются в две смены). При этом освещенность принимают не менее 2 лк.

Для освещения мест производства наружных строительных и монтажных работ помимо общего равномерного принимают дополнительное общее локализованное освещение.

Охранное освещение предусматривают на границах строительных площадок и принимают освещенность 0,5 лк.

Требуемая суммарная освещенность строительной площадки определяется по формуле:

- нормативная освещенность соответствующего участка площадки,

- количество участков строительных работ,
