Планирование канализации
Определяем абсолютные отметки поверхности воды в начале
и конце участков
где
высота слоя воды в трубопроводе
Расчет участка КК2-КК3
Расчет участка КК3-КК
Расчет участка КК-ГК
2.5 Построение продольного профиля дворовой канализации
При разработке технического проекта, на первой стадии проектирования производят гидравлический расчет канализационной сети, основой для которого служит схема канализационной сети. В результате гидравлического расчета канализационной сети по расходам с учетом рельефа местности определяют диаметры и уклоны трубопроводов и составляют продольный профиль канализационной сети. На этом профиле указывают диаметры и уклоны труб, длины расчетных участков, отметки поверхности земли и лотков труб, а также глубины колодцев. Горизонтальный масштаб профиля обычно принимается равным 1:5000, 1:10000, а вертикальный – 1:50, 1:100, 1:200
Список используемой литературы
1. СНиП 2.04.01-85. Внутренний водопровод и канализация зданий.
2. СНиП 2.04.02-84* «Водоснабжение.Наружные сети и сооружения»
3. СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»
4. Ганижева Л.Л. Лежнёв М.В. «Водоснабжение и водоотведение жилого здания» -методические указания 2005г.
5. Терещенко B.C. и Терещенко И.В. «Водопровод и канализация зданий» - методические указания 1988г.
6. Калицун В.И. и др «Гидравлика водоснабжения и канализация» - М. Стройиздат 1980г.
7. И.В. Прозоров, Г.И. Николадзе, А.В. Минаев «Гидравлика, водоснабжение и канализация» М: Высшая школа 1990.
8. Кедров В.С., Ловцов Е.Г. Санитарно-техническое оборудование зданий. М.: Стройиздат, 1989.
9. Саргин Ю.Н. и др. Справочник проектировщика. Внутренние санитарно-технические устройства. Ч. 2. Водопровод и канализация. М.: Стройиздат, 1990.
10. Сомов М.А. Водопроводные системы и сооружение. М.: Стройиздат, 1988.
Приложения

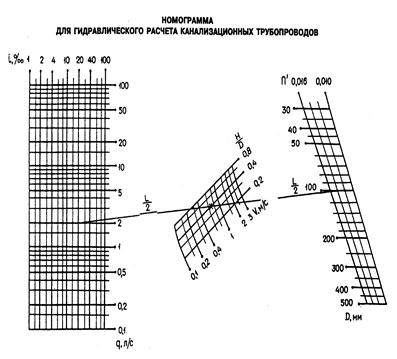

Приложение 1
Приложение 2

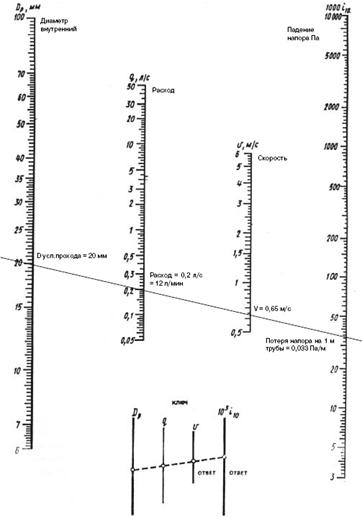

Номограмма для определения потерь напора в трубах диаметрами 6-100 мм
Приложение 3
Таблица для гидравлических расчетов водопровода холодной воды (10 °С) из металлополимерных труб типа «Метапол»
|
Q, л/с |
d=16 мм |
d=20 мм |
d=26 мм |
d=32 мм |
d=40 мм |
d=50 мм | ||||||
|
V, м/с |
1000 i |
v,м/с |
1000 i |
V, м/с |
1000 i |
V, м/с |
1000 i |
V, м/с |
1000 i |
V, м/с |
1000 i | |
|
0,02 |
0,194 |
9,43 |
0,114 |
2,73 |
0,064 |
0,72 |
0,038 |
0,22 |
0,024 |
0,08 |
0,016 |
0,03 |
|
0,04 |
0,389 |
30,09 |
0,228 |
8,53 |
0,128 |
2,21 |
0,076 |
0,66 |
0,043 |
0,23 |
0,032 |
0,09 |
|
0,06 |
0,583 |
60,34 |
0,342 |
16,94 |
0,192 |
4,33 |
0,114 |
1,28 |
0,073 |
0,45 |
0,048 |
0,17 |
|
0,08 |
0,777 |
99,53 |
0,456 |
27,75 |
0,256 |
7,04 |
0,153 |
2,07 |
0,097 |
0,71 |
0,064 |
0,27 |
|
0,1 |
0,972 |
147,27 |
0,570 |
40,85 |
0,320 |
10,31 |
0,191 |
3,02 |
0,121 |
1,04 |
0,080 |
0,39 |
|
0,14 |
1,360 |
267,31 |
0,798 |
73,62 |
0,448 |
18,43 |
0,267 |
5,36 |
0,169 |
1,83 |
0,112 |
0,69 |
|
0,18 |
1,749 |
418,95 |
1,026 |
114,79 |
0,576 |
28,58 |
0,343 |
8,27 |
0,218 |
2,80 |
0,144 |
1,05 |
|
0,3 |
2,915 |
1054,51 |
1,710 |
286,08 |
0,960 |
70,46 |
0,572 |
20,19 |
0,363 |
6,78 |
0,239 |
2,52 |
|
0,5 |
2,850 |
722,00 |
1,600 |
176,04 |
0,953 |
49,98 |
0,605 |
16,66 |
0,399 |
6,13 | ||
|
0,7 |
3,990 |
1336,83 |
2,240 |
323,90 |
1,334 |
91,44 |
0,847 |
30,32 |
0,559 |
11,10 | ||
|
0,9 |
2,881 |
512,34 |
1,716 |
144,05 |
1,089 |
47,59 |
0,718 |
17,37 | ||||
|
1,2 |
3,841 |
868,75 |
2,288 |
243,14 |
1,452 |
80,01 |
0,958 |
29,09 | ||||
|
1,5 |
2,860 |
365,77 |
1,815 |
119,99 |
1,197 |
43,51 | ||||||
|
1,8 |
3,431 |
511,36 |
2,178 |
167,35 |
1,437 |
60,55 | ||||||
|
2,2 |
2,661 |
241,70 |
1,756 |
87,24 | ||||||||
|
2,6 |
3,145 |
328,61 |
2,075 |
118,38 | ||||||||
|
3 |
2,395 |
153,88 | ||||||||||
|
3,5 |
2,794 |
204,29 | ||||||||||
