4.1. Расчет и конструирование фундамента мелкого заложения под колонну крайнего ряда.

4.1.1. Определение глубины заложения фундамента

Глубина заложения фундаментов d должна назначаться в зависимости от конструктивных решений подземной части здания (наличия подвалов, технического подполья, подземных коммуникаций и др.), инженерно-геологических условий строительной площадки, величины и характера нагрузок на основание, а также возможного пучения грунтов при промерзании и других факторов. Глубина заложения d исчисляется от поверхности планировки основания, а в некоторых случаях (для зданий с подвалом) от поверхности пола подвала или подполья.

В пучинистых грунтах для наружных и внутренних стен глубина заложения d обычно назначается не менее расчетной глубины промерзания df. К пучинистым грунтам относятся мелкие и пылеватые пески, супеси независимо от показателя текучести, а также суглинки и глины с показателем текучести Il≥0,25.

К непучинистым грунтам относятся крупнообломочные грунты с заполнителем (песок, гравий и д.р.) до 10%, пески гравелистые, крупные и средней крупности; пески мелкие и пылеватые при Sr≤0,6, а также пески мелкие и пылеватые, содержащие менее 15% по массе частиц мельче 0,05 мм. Глубина заложения фундаментов в таких грунтах не зависит от глубины промерзания в любых условиях. Минимальная глубина заложения d при этом приминается обычно не менее 0,5 м от спланированной поверхности.

Грунт, ИГЭ1-песок мелкий, средней плотности, малой степени водонасыщения, площадки строительства относится к непучинистым при промерзании, т.к. Sr = 0,43 < 0,6. Руководствуясь картой, приведенной на рис. 5.15 [3], определяем нормативную глубину сезонного промерзания dfn для г. Иркутск dfn = 2,2 м, тогда расчетная глубина промерзания составит (рис. 2).

где kh = 0,7 – коэффициент, учитывающий влияние теплового режима здания, принимаемый по [2, табл. 1].

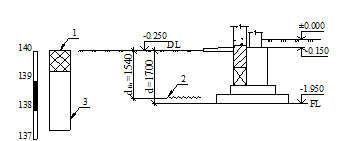

Рис. 2. Схема к назначению глубины заложения подошвы фундамента:

DL – отметка планировки; FL – отметка заложения фундамента; 1 – насыпной грунт; 2 – расчетная глубина промерзания грунта; 3 – песок мелкий.

Принимаем глубину заложения фундамента d = 1,8 м по конструктивным требованиям; высота фундамента должна быть кратной 0,3 м [3].

4.1.2. Определение основных размеров подошвы фундамента.

Прежде чем определять размеры подошвы фундаментов, необходимо проанализировать конструктивную схему здания (сооружения) и установить наиболее целесообразный тип фундаментов в рассматриваемых грунтовых условиях. В процессе анализа уточняются размеры и материал основных элементов здания, выявляется жесткость конструкций и их чувствительность к неравномерным осадкам, а также устанавливается характер передачи нагрузок на основание, материал и форма подошвы фундаментов. Анализ заканчивается определением (сбором) нагрузок, действующих на основание.

Для промышленных зданий без подвалов нагрузки, обычно, суммируют на уровне спланированной отметки земли. При этом должны быть установлены наиболее неблагоприятные сочетания нагрузок.

Расчет размеров подошвы фундаментов необходимо производить на основании сочетания расчетных нагрузок с коэффициентом перегрузки n = 1.

Для назначения размеров подошвы фундаментов промышленных и гражданских зданий применяются аналитические и графические методы. При выполнении курсового проекта будем использовать метод последовательных приближений.

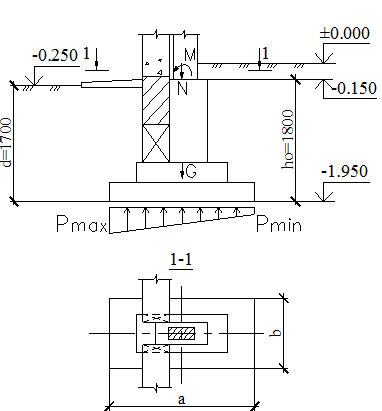

Рис. 3. Схема к определению размеров подошвы фундамента под колонну промышленного здания.

Для промышленных зданий проверку давления по подошве фундаментов (pmax, pmin) необходимо производить на несколько (минимум на два) наиболее невыгодных сочетаний нагрузок [4]. Например, на сочетание максимальной вертикальной нагрузки и соответствующего ей момента (Nmax, М) и на сочетание максимального момента сил и соответствующей этому моменту вертикальной нагрузки (Мmax, N).

Первое невыгодное сочетание нагрузок (M max, N), крайняя колонна:

Площадь подошвы фундамента в первом приближении равна:

где 1,2 – коэффициент, учитывающий действие момента сил;

- среднее значение удельного веса материала фундамента и грунта на его обрезах;

R0 – расчетное сопротивление грунта основания

d – глубина заложения.

На основание передаются вертикальные, горизонтальные и моментные нагрузки. Поэтому подошву фундамента принимаем прямоугольной формы в плане. Для определения размеров подошвы задаемся соотношением сторон , тогда
