Системы кондиционирования воздуха офиса
Расходы на притоки и вытяжке подбираем по теплоизбыткам в данных комнатах и с учетом воздушного подпора на притоке порядка 10%, который предусмотрен для исключения подсасывания воздуха из не кондиционируемых помещений.
5.2 Подбор диаметров воздуховодов и расчет потерь давления
Подбор диаметров воздуховодов сведен в таблицу 6 для приточной системы и таблицу 7 для вытяжной системы.

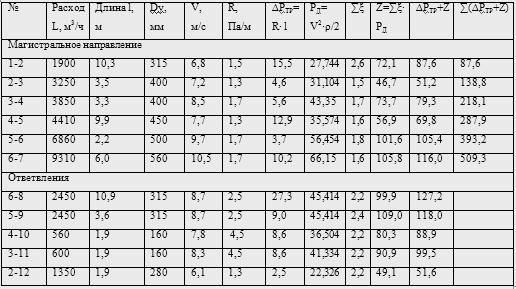

Таблица 6 Аэродинамический расчет приточной системы

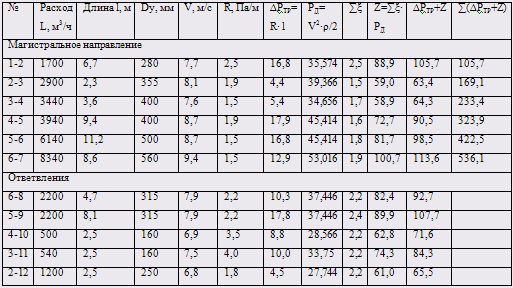

Таблица 7 Аэродинамический расчет вытяжной системы
5.3 Подбор вентилятора
Для приточной системы
Вентилятор подбирается по двум параметрам:
L= 9300 м3/ч
P= 509,3+120+37+60+200= 926 Па
Требуемое давление, развиваемое вентилятором
Pтр= 1 кПа
Технические характеристика вентилятора:
индекс: 01.41430
Полное давление 1,6 кПа
Номинальная производительность 12,5 тыс. м3/ч
Частота вращения 1440 об/мин
Электродвигатель 4А132М4, мощность 11 кВт.
Для вытяжной системы
L= 8340 м3/ч
P= 536 кПа
Требуемое давление Pтр= 0,6 кПа.
Технические характеристики вентилятора:
индекс: 01.41330
Полное давление 1,1 кПа
Номинальная производительность 12,5 тыс. м3/ч
Частота вращения 1440 об/мин
Электродвигатель 4А132М4, мощность 7,5 кВт.
Список литературы
1. Щекин Р.В. Справочник по теплоснабжению и вентиляции, кн. 1. Отопление и теплоснабжение. Киев.: "Будевельник", 1976 г.- 416с.
кн.2 Вентиляция и кондиционирование воздуха. Киев: "Будевельник", 1976 г.- 352с.
2. Штокман Е.А, В.А. Шилов и др. Вентиляция, Кондиционирование и очистка воздуха на предприятиях пищевой промышленности. Москва, 2001 г. 688с.
3. Методические указания к курсовой работе. Кондиционирование воздуха и холодоснабжение.
4. СНиП 2.04.05-91. М.: Стройиздат, 1988г.
5. СНиП II-3-79*. Строительная теплотехника/ Госстрой России.- М.: ГУП ЦПП, 1998г.
