Изготовление космического аппарата типа шатл на уроках трудового обучения

Сорта картона можно различить по его цвету.

Белый картон легко резать, но он очень непрочный, ломкий, часто расслаивается. Изделия из него для прочности обычно оклеивают бумагой. Этот картон сильно впитывает клей и коробится. Пользоваться им следует только для мелких изделий и для переплетов небольших брошюр.

Желтый картон гораздо прочнее белого, гибкий, хорошо режется, не коробится от

клея. Он применяется для всевозможных работ.

Серый картон прочнее белого и желтого, но его трудно резать, так как нож быстро тупится о песчинки, которых много в массе этого картона. Серый картон хорош для изготовления больших вещей, когда требуется особенная прочность.

Цветной картон — тонкий, гибкий и с глянцевитой поверхностью разных цветов, легко обрабатывается и имеет красивый вид. Из него хорошо делать аккуратные небольшие вещи, папки и переплеты брошюр. Оклеивать такой картон не приходится.

Желательно, чтобы учащиеся располагали для своих работ несколькими сортами бумаги и картона.

Для работ с бумагой и картоном на уроке технологии инструменты потребуются очень несложные.

Основной инструмент — это нож. Наиболее удобен специальный переплетный или сапожный нож, наглухо насаженный на рукоятку, не складывающийся. Лезвие ножа, а особенно конец его, должно быть хорошо наточено. Хороший нож для работ с картоном можно сделать из обломка полотна слесарной ножовки.

Кроме ножа, потребуются ножницы — обыкновенные швейные или изогнутые; линейка — металлическая, в крайнем случае из пластмассы, Деревянная линейка пригодна для разметки, но неудобна при резке бумаги или картона.

Учащиеся могут сами сделать полезное приспособление для разглаживания складок на сгибах бумаги — гладилку, или косточку. На рисунке 1 (7) изображены гладилки разной формы. Гладилку выстрагивают ножом из дубовой или буковой дощечки или же вытачивают напильником из кусочка органического стекла, из ручки старой зубной щетки, поломанной расчески, толстого целлулоида. Поверхность гладилки делают с обеих сторон немного выпуклой посредине, края — тонкие, но не острые, а слегка закругленные. Готовую гладилку зачищают шкуркой и на точильном бруске.Чтобы при резке бумаги и картона не портить крышку стола, на нее кладут подрезную доску. Длина доски — не менее 45 сантиметров, ширина — 30—35 сантиметров. Подрезную доску лучше всего взять не сосновую, а березовую или липовую. Поверхность доски тщательно строгают, делают гладкой и ровной. У одного длинного края ее прибивают невысокий упор — гладко выстроганную рейку. Подрезную доску можно заменить прямоугольным куском фанеры.

Разметка простейших графических изображений на уроках по моделированию производится с помощью карандашей, линейки, угольника, чертежного циркуля.

Примерный перечень необходимого инструмента

Наименование инструмента

Кол – во, шт.

Ножницы по бумаге и тканям

1

Карандаш чертежный

1

Линейка

1

Циркуль

1

Наждачная бумага типа P 1500

1

Нож по бумаге

1

Кисть для клея

1

Рис. 4

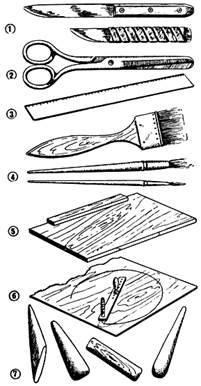

Рис. 1. Инструменты и приспособления для работы с бумагой и картоном

1 — ножи (внизу самодельный, из полотна ножовки); 2 — ножницы; 3 — линейка металлическая; 4 — кисти для клейстера и клея; 5 — подрезная доска; 6 — кругорез; 7 — гладилки.

Простые карандаши имеют различную твердость и соответствующую этому маркировку: Т, 2Т, 3Т – твердые карандаши; ТМ – карандаши средней твердости; М, 2М, 3М – мягкие карандаши Для разметки деталей из бумаги и картона лучше использовать карандаши средней твердости, а для древесины и ткани – твердые карандаши.

Чертежи следует вначале выполнять в «тонких линиях» – карандашом Т, а затем производить необходимую обводку более мягкими карандашами М, 2М. При работе карандаш нужно немного наклонять в сторону движения и плотно прижимать его к боковой стороне шаблона (трафарета) или линейки.

Желательно, чтобы на уроках технологии учащиеся использовали для разметки и построения графических изображений деревянные или пластмассовые линейки. Металлические линейки предназначены в основном для слесарных работ по металлу и, кроме того, имеют шкалу на нижней части, что может запутать детей. Наиболее удобная длина линейки – 30 см, так как она соответствует габаритным размерам листов цветной и альбомной бумаги.

Угольник также должен быть пластмассовым или деревянным.

Типичные ошибки учащихся начальных классов при работе с линейкой и угольником: дети часто измеряют не от нулевого деления, а от единицы или от левого конца линейки; во время работы прижимают линейку не в середине, а с краю, при этом она сдвигается.

Линейку при проведении прямых линий удобнее всего располагать горизонтально, так как при этом хорошо видны все риски и цифры на ней. При вертикальном расположении тень от нее может закрывать точки разметки, деления уменьшаются в перспективе, а цифры недостаточно хорошо видны. Горизонтальные линии проводят слева направо, а вертикальные и наклонные – снизу вверх. Карандаш немного наклоняют в сторону движения руки.

Изготовление модели космического летательного аппарата типа шатал

Космический шатл не оснащается двигателями. Модель легка и представляет собой декоративную копию настоящего объекта. Модель можно установить на подставку, либо нитью закрепить и подвесить в помещении.

Для постройки модели шатала, необходима плотная бумага (3 листа формата А3), нитки и клей (Глобус) большой тюбик.

В самом начале изготавливается основа шатла (сами крылья). Затем бумага длинной от начала крыльев и до конца скручивается и склеивается в цилиндр, а затем низ сминается и приделывается к крыльям, затем создается задняя часть модели, которая представляет собой склеенный прямоугольник. На получившуюся конструкцию, наклеиваются двигатели (бумажные цилиндры неправильной формы). После этого производится наклейка хвостовика, и маленьких двигателей.

Окрашивание изделия производится в 3 этапа:

1. Покрытие поверхности грунтом.

2. Нанесение базового белого цвета пуливизатором или аэрографом.

3. После высыхания базы кистью наносится черная расцветка.

На рисунке 1 четко видны натуральные размеры и пропорции шатла. Длинна шатла изготавливаемого в данной курсовой работе выбрана 40 см, а расстояние от кончика крыла и до крыла составила 28 см.

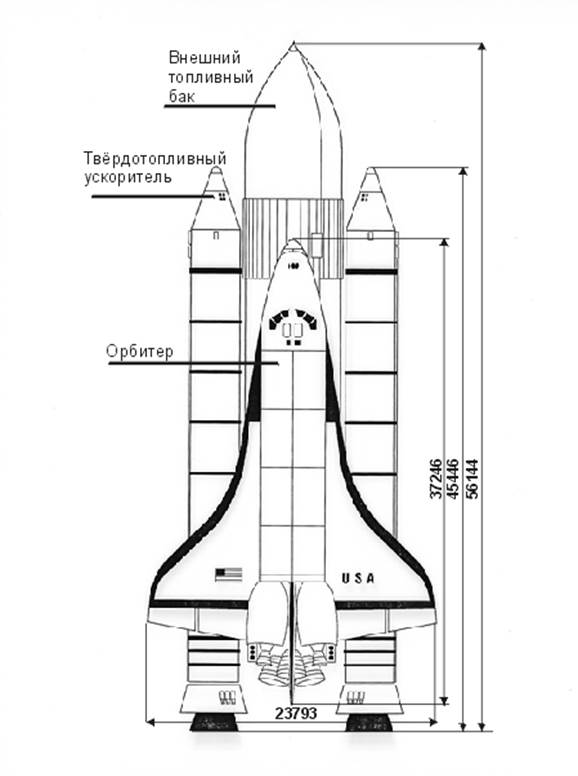

Рисунок 1 Космический шатл с ракетоносителем
