Element 5: Time = 13.0 Neg.Exp
Element 6: Time = 13.0 Neg.Exp
Element 28: Time = 13.0 Neg.Exp
Element 29: Time = 13.0 Neg.Exp
Об ее регистрации говорит выражение:
Model | Elements | Job parameters
Element 5: Trigger on exit = product[C]:=3
Element 6: Trigger on exit = product[C]:=3
E
lement 28: Trigger on exit = product[C]:=3
Element 29: Trigger on exit = product[C]:=3
Т.е. заявка уже зарегистрирована.
Далее зарегистрированные заявки сортируются в течение 10 единиц времени:
Model | Elements | Job parameters
Element 5: Time = 10.0 Neg.Exp
Element 6: Time = 10.0 Neg.Exp
а отсортированные:
Model | Elements | Job parameters
Element 8: Trigger on exit = product[C]:=4
Element 31: Trigger on exit = product[C]:=4
рассматриваются за 15 в офисе с текущей последовательностью этапов обработки заявок и за 35 в офисе с запланированной последовательностью этапов обработки.
Выражение:
Model | Elements | Job parameters
Element 14: Trigger on exit = product[C]:=5
Element 40: Trigger on exit = product[C]:=5
обозначает, что заявка уже рассмотрена.
Следует заметить, что количество уже зарегистрированных заявок в очереди не должно превышать 8:
Model | Elements | Element parameters
Element 7: Capacity = 8
Element 30: Capacity = 8
Количество заявок, ожидающих своего рассмотрения в офисе с текущей последовательностью этапов обработки – 24:
Model | Elements | Element parameters
Element 9: Capacity = 24
Element 11: Capacity = 24
Element 13: Capacity = 24
а в офисе с запланированной последовательностью этапов обработки – 104 заявки:
Model | Elements | Element parameters
Element 37: Capacity = 104
которые далее отправляются на рассмотрение:
Model | Elements | Stage parameters
Element 9: Send to = 10
Element 11: Send to = 12
Element 13: Send to = 14
Element 37: Send to = Select 1 from 38, 39, 40
Очередь, состоящая из заявок, которые примут или отвергнут, одновременно может содержать 5 таких заявок:
Model | Elements | Element parameters
Element 15: Capacity = 5
Element 32: Capacity = 5
Процесс принятия решения занимает лишь 10 единиц времени:
Model | Elements | Job parameters
Element 16: Time = 10.0 Neg.Exp
Заявки, подлежащие регистрации о выполнении, поступают с кодом продукта, равным 7:
Model | Elements | Job parameters
Element 17: Trigger on entry = product[C]:=7
Element 41: Trigger on entry = product[C]:=7
Одновременно в очереди могут находиться 16 таких заявок:
Model | Elements | Element parameters
Element 17 Capacity = 16
Element 41: Capacity = 16
После регистрации о выполнении в течение 18 единиц времени:
Model | Elements | Job parameters
Element 18: Time = 18.0 Neg.Exp
Element 42: Time = 18.0 Neg.Exp
80 % заявок поступают к заявкам, выполнение которых уже зарегистрировано, а 20 % пока остаются в очереди (офис с текущей последовательностью этапов обработки):
Model | Elements | Stage parameters
Element 18: Send to = Select 1 from Bernoulli [80, 20, 19]
Закон распределения Бернулли.
В офисе с запланированной последовательностью этапов обработки заявки с регистрацией о выполнении поступают в хранилище данных заявок:
Model | Elements | Stage parameters
Element 42: Send to = 43
Рассмотренные заявки поступают в очередь с кодом продукта 6:
Model | Elements | Job parameters
Element 19: Trigger on entry = product[C]:=6
Element 34: Trigger on entry = product[C]:=6
Одновременно в очереди могут находиться 12 таких заявок:
Model | Elements | Element parameters
Element 19 Capacity = 12
Element 34: Capacity = 12
Затем эти заявки поступают в хранилище:
Model | Elements | Stage parameters
Element 19: Send to = Select 1 from 20, 21
Element 34: Send to = Select 1 from 35, 36
В хранилище заявки находяться в течение 100 единиц времени:
Model | Elements | Job parameters
Element 20: Time = 100.0 Neg.Exp
Element 21: Time = 100.0 Neg.Exp
Element 35: Time = 100.0 Neg.Exp
Element 36: Time = 100.0 Neg.Exp
При выходе всех заявок с регистрацией о выполнении их суммарное время нахождения в системе обнуляется:
Model | Elements | Job parameters
Element 22: Trigger on exit = leadsum[1,1]:= leadsum[1,1]+time-leadtime[C]
Element 43: Trigger on exit = leadsum[2,1]:= leadsum[2,1]+time-leadtime[C]

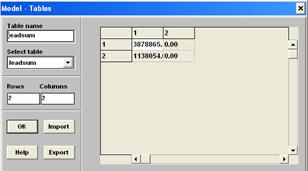

Данные выражения ссылаются на таблицу leadsum
где leadsum[1,1] и leadsum[2,1] – суммарное время нахождения всех заявок в системе,
time – текущее время нажождения заявки в системе,
leadtime[C] – время входа заявки в систему.
Теперь рассмотрим динамические иконки.
Иконки под названием Applications Completed отображают объем выпуска заявок с регистрацией об их выполнении (produced[22] и produced[42]). Максимальное число заявок в обоих случаях равно 100000.
Иконки 1и 4 с текстомWIP T1 T2 (current) и WIP T1 T2 (prop) показывают соответственно суммирование длины очереди во всех элементах с 9 по 14 (elqueue@sum[9 14]) и с 37 по 40 (elqueue@sum[37 40]). Максимальное значение суммы в обоих случаях равно 75.
