Моделирование бизнес-процессов

Бизнес-модель - это представление набора связанных модельных элементов, определяющих внутреннюю и внешнюю среду компании в рамках единой системы [2].

2. КЛАССИФИКАЦИЯ БИЗНЕС-ПРОЦЕССОВ

Выделяют следующую классификацию [5]:

В зависимости от места бизнес-процессов в организационной структуре компании выделяют следующие бизнес-процессы:

горизонтальные процессы – процессы, отр

ажающие взаимодействие по горизонтали;

индивидуальные горизонтальные процессы – процессы, выполняемые отдельными работниками (организационными единицами);

межфункциональные горизонтальные процессы – процессы, выполняемые многими работниками (организационными единицами);

вертикальные процессы – процессы, отражающие взаимодействие работников (организационных единиц) по вертикали;

интегрированные процессы – процессы, отображающие взаимодействие участников процессов по вертикали и по горизонтали.

В зависимости от степени их сложности выделяют:

монопроцессы – односложные процессы;

вложенные процессы - монопроцессы, входящие в состав более сложного процесса (макропроцесса);

связанные процессы – выделенные и последовательно реализуемые по определенному алгоритму монопроцессы.

В зависимости от их предназначения:

основные бизнес-процессы – горизонтальные бизнес-процессы, обеспечивающие выполнение реальных операционных задач, связанных с созданием продукта и реализацию его клиенту; - это процессы, операции которых имеют прямое отношение к продукту предприятия и тем самым влияют на создание добавленной стоимости;

поддерживающие бизнес–процессы – горизонтальные бизнес-процессы, обеспечивающие исполнение основных процессов, они не имеют непосредственного отношения к производимым товарам и услугам, однако, без них невозможно выполнение операций по созданию добавленной стоимости;

бизнес-процессы управления – вертикальные бизнес-процессы, обеспечивающие управление деятельностью компании, основными и поддерживающими бизнес-процессами. Это процессы формирования стратегии, планирования бизнеса и контроля.

В зависимости от их места в иерархии целей организации:

бизнес-процессы верхнего уровня – процессы, направленные на реализацию стратегических целей компании, наиболее значимые для компании;

бизнес-процессы среднего уровня – бизнес-процессы, направленные на реализацию тактических целей;

бизнес-процессы нижнего уровня бизнес-процессы, направленные на реализацию оперативных целей.

В зависимости от степени их детализации [4]:

макропроцессы – укрупненные бизнес-процессы имеющие степень детализации необходимую чтобы описать бизнес-процессы верхнего уровня;

субпроцессы – бизнес-процессы имеющие степень детализации необходимую для описания бизнес-процессов среднего уровня;

микропроцессы – бизнес-процессы, имеющие предельно максимальную степень детализации, используются для описания бизнес-процессов нижнего уровня.

В рамках основных составляющих сбалансированной системы показателей:

финансовые бизнес-процессы;

клиентские бизнес-процессы;

бизнес – процессы производства;

бизнес-процессы развития, обучения и роста.

3. СТАНДАРТЫ МОДЕЛИРОВАНИЯ БИЗНЕС-ПРОЦЕССОВ

Стандарт функционального моделирования IDEF0

Стандарт IDEF0 считается классическим методом процессного подхода к управлению. Основной принцип процессного подхода заключается в структурировании деятельности организации в соответствии с ее бизнес-процессами, а не организационно-штатной структурой. Именно бизнес-процессы, формирующие значимый для потребителя результат, представляют ценность, и именно их улучшением предстоит в дальнейшем заниматься.

Стандарт IDEF0 представляет собой совокупность правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области.

Модель IDEF0 представляет собой серию диаграмм с сопроводительной документацией, разбивающих сложный объект на составные части, которые изображены в виде блоков. Детали каждого из основных блоков показаны в виде блоков на других диаграммах. Каждая детальная диаграмма является декомпозицией блока из диаграммы предыдущего уровня. На каждом шаге декомпозиции диаграмма предыдущего уровня называется родительской для более детальной диаграммы. Общее число уровней в модели (включая контекстный) не должно превышать 5-6. Практика показывает, что этого вполне достаточно для построения полной функциональной модели современного предприятия любой отрасли [2].

Стандарт информационного моделирования IDEF1

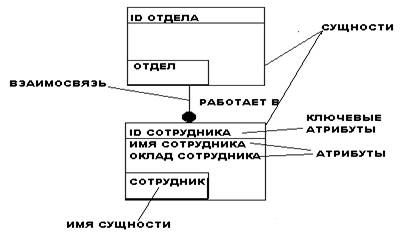

Стандарт IDEF1 был разработан как инструмент для анализа и изучения взаимосвязей между информационными потоками в рамках коммерческой деятельности предприятия. Применение методологии IDEF1 как инструмента построения наглядной модели информационной структуры предприятия по принципу «как должно быть». Пример построения модели показан на рисунке 2.

Рисунок 2 – Пример построения модели IDEF1

Основными составляющими компонентами информационной модели являются:

диаграммы – структурные изображения информационной модели, представляющие, в соответствии с набором правил, состав и логические связи используемых данных;

словарь – значение каждого элемента модели описывается текстовым фрагментом.

Базовым понятием в методологии IDEF1 является понятие сущности. Сущность определяется как реальный или абстрактный объект, набор отличительных свойств которого, называемых атрибутами, известен. Каждая сущность имеет имя и атрибуты [2].

Стандарт динамического моделирования IDEF2

IDEF2 - Simulation Model Design - методология динамического моделирования развития систем.

В связи с весьма серьезными сложностями анализа динамических систем от этого стандарта практически отказались, и его развитие приостановилось на самом начальном этапе. В настоящее время присутствуют алгоритмы и их компьютерные реализации, позволяющие превращать набор статических диаграмм IDEF0 в динамические модели, построенные на базе «раскрашенных сетей Петри» (CPN - Color Petri Nets);

Стандарт моделирования процессов IDEF3 – IDEF14

Как и в методе IDEF0, основной единицей модели IDEF3 является диаграмма. Другой важный компонент модели - действие, или в терминах IDEF3 "единица работы". Диаграммы IDEF3 отображают действие в виде прямоугольника. Действия именуются с использованием глаголов или отглагольных существительных, каждому из действий присваивается уникальный идентификационный номер. Этот номер не используется вновь даже в том случае, если в процессе построения модели действие удаляется. В диаграммах IDEF3 номер действия обычно предваряется номером его родителя [2].

Завершение одного действия может инициировать начало выполнения сразу нескольких других действий или, наоборот, определенное действие может требовать завершения нескольких других действий до начала своего выполнения.

Соединения "и" инициируют выполнение конечных действий. Все действия, присоединенные к сворачивающему соединению "и", должны завершиться, прежде чем начнется выполнение следующего действия. После обнаружения пожара инициируются включение пожарной сигнализации, вызов пожарной охраны, и начинается тушение пожара. Запись в журнал производится только тогда, когда все три перечисленных действия завершены [2].
