Определение стойкости цеха к поражающим факторам ядерного взрыва

Для полного представления возможной обстановки на объекте и в районе его расположения целесообразно нанести на план местности границы зон разрушений в очаге ядерного поражения при заданной мощности боеприпаса.

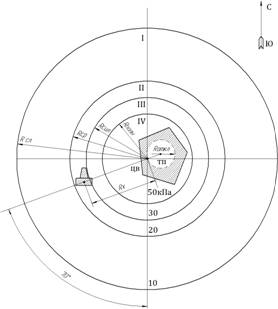

Положение зон возможных разрушений в возможном очаге ядерного поражения показано на рисунке 2.1(поражения с центром на расстоянии Rx= 3.3км от объекта при воздушном взрыве мощностью

кт). Приняты следующие обозначения радиусов зон разрушений:

км – радиус внешней границы зоны слабых разрушений;

км – радиус внешней границы зоны средних разрушений;

км – радиус внешней границы зоны сильных разрушений;

км – радиус внешней границы зоны полных разрушений.

Рис. 2.1

ВЫВОДЫ

1) Цех ширпотреба может оказаться в зоне слабых разрушений очага ядерного взрыва с вероятным максимальным избыточным давлением во фронте ударной волны кПа, а предел устойчивости цеха ширпотреба к ударной волне 10 кПа, что меньше ΔР ф max , а следовательно, цех не устойчив к ударной волне. Наиболее слабый элемент – контрольно-измерительная аппаратура.

2) Возможный ущерб при максимальном избыточном давлении ударной волны, ожидаемом на объекте, приведёт к сокращению производства на 15-25 %.

3) Так как ожидаемое на объекте максимальное избыточное давление ударной волны кПа, а пределы устойчивости некоторых элементов цеха 10 кПа, то целесообразно повысить предел устойчивости цеха ширпотреба до 26.25 кПа.

4) Для повышения устойчивости цеха ширпотреба к ударной волне необходимо: укрепить и усилить элементы конструкции здания, уязвимые узлы станков и контрольно-измерительной аппаратуры закрыть защитными кожухами, кабельные линии закопать в землю, установить дополнительные контроткосы.

2. ОЦЕНКА УСТОЙЧИВОСТИ РАБОТЫ ОБЪЕКТА К ВОЗДЕЙСТВИЮ СВЕТОВОГО ИЗЛУЧЕНИЯ ЯДЕРНОГО ВЗРЫВА

1) Определяем максимальный световой импульс и избыточное давление ударной волны, ожидаемые на территории объекта, для чего находим вероятное минимальное расстояние до возможного центра взрыва:

км

По приложению 4 находим максимальный световой импульс, а по приложению 1 – максимальное избыточное давление на расстоянии 3.3 км для боеприпаса мощностью кт при воздушном взрыве.

Избыточное давление во фронте ударной волны:

Rx1 = 2.9 км ∆Рф1 = 30 кПа

Rx2 = 4.4 км ∆Рф2 = 20 кПа

кПа.

Максимальное значение светового импульса:

Rx1 = 3.2 км Исв.1 = 1200 кДж/м2

Rx2 = 3.4 км Исв.2 = 1000 кДж/м2

Исв.max = 1100 кДж/м2

Определяем степень огнестойкости здания цеха. Для этого изучаем его характеристику, выбираем данные о материалах, из которых выполнены основные конструкции здания, и определяем предел их огнестойкости. По приложению 6 находим, что по указанным в исходных данных параметрам здание цеха относится к 3 степени огнестойкости. Результаты оценки, а также характеристики здания заносим в итоговую таблицу 3.1.

2) Определяем категорию пожарной опасности цеха. В цехе ширпотреба производство связано с обработкой или применением твердых сгораемых веществ и материалов, а также жидкостей с температурой вспышки паров выше 120. Поэтому в соответствии с классификацией производства по пожарной безопасности (приложение 7), цех ширпотреба завода относится к категории В.

3) Выявляем в конструкциях здания цеха элементы, выполненные из сгораемых материалов, и изучаем их характеристики. Такими элементами в цехе являются: двери и окна,пол – деревянные, окрашены в тёмный цвет,деревянные перекрытия, кровля – рубероид.

4) Находим световые импульсы, вызывающие возгорания указанных элементов по приложению 5, в зависимости от мощности боеприпаса, элементов и их характеристики.

5) Определяем предел устойчивости цеха к световому излучению по минимальному световому импульсу, вызывающему возгорание в здании, и делаем заключение об устойчивости объекта.

Таблица 3.1 – Результаты оценки устойчивости цеха машиностроительного завода к воздействию светового излучения ядерного взрыва

Объект, элемент объекта

Степень огнестойкости здания

Категория пожарной опасности производства

Возгораемые элементы (материалы) в здании и их характеристики

Световой импульс, вызывающий воспламенение сгораемых элементов здания, кДж/м

предел устойчивости здания к световому излучению, кДж/м

Разрушения зданий при ДРфmax

Зона пожаров, в которой может оказаться объект

Ширпотребный: Здание – кирпичное бескаркасное с перекрытием из деревянных элементов

III

B

Кровля – рубероид

598.89

258.89

Средние

Зона сплошных пожаров

Двери,пол и оконные рамы - деревянные, окрашенные в тёмный цвет.

258.89

Положение зон пожаров в очаге ядерного поражения показано на рисунке 3.1.

Рис.3.1.

На рисунке приняты следующие обозначения:

I – зона отдельных пожаров;

II – зона сплошных пожаров;

III – зона пожаров в завалах;

rотк = 0.7 км – вероятное максимальное отклонение ядерного боеприпаса от точки прицеливания;

Rr = 4. км – расстояние от центра города до цеха;

км – радиус внешней границы зоны отдельных пожаров;

км – радиус внешней границы зоны сплошных пожаров;

км – радиус внешней границы зоны пожаров в завалах.

ВЫВОДЫ

1. На объект при ядерном взрыве заданной мощности кт ожидается максимальный световой импульс Исв.max = 1100 кДж/м2 и избыточное давление ударной волны кПа, что вызовет сложную пожарную обстановку. Цех ширпотреба окажется в зоне сплошных пожаров.

2. Механический цех не устойчив к световому излучению. Предел устойчивости цеха – 258.89 кДж/м 2.

3. Пожарную опасность для цеха представляют двери и окна из дерева и окрашенные в тёмный цвет.

4. Целесообразно повысить предел устойчивости механического цеха до 1100 кДж/м2, проведя следующие мероприятия: заменить деревянные оконные рамы на металлические; оббить двери кровельной сталью по асбестовой прокладке; провести в цехе профилактические противопожарные меры.
