При неполном опирании торцов возникает концентрация скалывающих напряжений при изгибе. При проверке напряжений по формуле Журавского концентрация напряжений учитывается коэффициентом kск, значения которого приведены в табл. П24 приложения. Метод расчета распорных систем изложен в учебнике [4], пример расчета - в руководстве [12]. При этом нужно учитывать, что руководство [12] составлено на осно

ве ныне отмененное главы СНиП II-В. 4-71 Деревянные конструкции. Расчетные формулы следует скорректировать в соответствии с ныне действующим СНиП II-25-80.

3.4 Фермы

Расчет ферм производится в соответствии с п. 6.21-6.24 СНиП II-25-80 и 6.26-6.36 пособия [11]. Продольные силы в элементах ферм можно определять любым методом строительной механики (графически, аналитически, на ЭВМ), при этом криволинейные стержни условно заменяют прямолинейными. При внеузловой нагрузке необходимо учесть возникающие в поясе изгибающие моменты. Для уменьшения этих моментов узлы ферм всех типов, кроме сегментных, решают с эксцентриситетом.

Наибольшие продольные силы в поясах возникают при загружении ферм снеговой нагрузкой по всему пролету, в элементах решетки – при загружении снегом половины пролета. Для сегментных и многоугольных ферм должна также учитываться схема с треугольным распределением снеговой нагрузки. Необходимые данные по снеговым нагрузкам приведены в прилож., табл. П30.

Для унификации узловых соединений ширину сечений деревянных элементов поясов и решетки следует принять одинаковой. Гибкость сжатых элементов ферм не должна превышать значений, приведенных в табл. П3. Нужно предусматривать устройство строительного подъема нижнего пояса ферм всех типов не менее 1/200 пролета.

Стальные элементы металлодеревянных ферм следует рассчитывать в соответствии с требованиями норм проектирования стальных конструкций, расчетные характеристики арматурных стержней принимать по нормам проектирования железобетонных конструкций. Прогибы ферм, если их высота не меньше приведенной в табл. 1, можно не определять.

3.5 Арки

Проектирование арок следует производить в соответствии с п. 6.25-6.27 СНиП II-25-80 и 6.37-6.43 пособия [11]. Стрельчатые арки нужно проектировать в двух вариантах: дощатоклееные и клеефанерные. Арки сегментного очертания с опиранием на колонны дощатоклееные.

Стрельчатые арки требуется рассчитать на нагрузки от собственного веса и веса покрытия, снеговую, ветровую, от подвесного оборудования. Ветровую нагрузку на сегментные арки можно не учитывать, т.к. при относительно малой стреле подъема она оказывает разгружающее действие.

Дощатоклееные арки рассчитывают на сжатие с изгибом и проверяют на устойчивость плоской формы деформирования. Клеефанерные арки проверяют по приведенные геометрическим характеристикам поперечных сечений как в п. 3.2. Волокна рубашечных слоев фанеры, как и в клеефанерных балках, направлены вдоль оси арки. Ребра жесткости следует располагать в местах стыкования на ус фанерных листов. Поперечное сечение клеефанерных арок коробчатое, толщина фанеры обычно 10-12 мм.

После расчета и конструирования дощатоклееной и клеефанерной арок нужно определить и сравнить расход материалов по вариантам.

3.6 Дощатоклееные рамы

Расчет трехшарнирных дощатоклееных paм следует производить в соответствии с п. 6.25-6.27 СНиП II-25-30 и 6.44-6.47 пособия [11]. Нужно учитывать постоянную, снеговую и ветровую нагрузки. При высоте стойки до 4 м расчет на действие ветра не производится. Следует рассчитать два варианта рамы: гнутоклееную и раму из прямолинейных элементов с зубчатым соединением в карнизном узле. После конструирования нужно определить и сравнить расход древесины на paмы ДГР и РДП. Опорный и коньковый узлы достаточно рассчитать для одного варианта.

Высоту поперечного сечения рамы на опоре следует принимать не менее 0,4, а высоту сечения в коньке - не менее 0,3 высоты расчетного сечения. Опиливать стойку и ригель рам с плавным изменением высоты поперечного сечения можно только с внутренней стороны, чтобы не перепилить наружные наиболее нагруженные растянутые волокна. При этом уклон внутренней кромки относительно наружной допускается не более 15 %.

Наиболее опасное сечение гнутоклееной рамы расположено на криволинейном участке. Размеры рам из прямолинейных элементов определяются прочностью биссектрисного сечения, по которому стыкуются ригель со стойкой на зубчатый шип. Привязка рам к разбивочным осям нулевая по наружным граням стоек. Это следует учитывать в геометрическом расчете.

Карнизный узел рам решается с парными боковыми дощатыми накладками на болтах. При больших пролетах и нагрузках, когда диаметр болтов по расчету может превысить 24 мм, следует принять узел с клееной подкладкой и растянутыми рабочими болтами.

4. Расчет деревянных колонн здания

Поперечная рама здания, состоящая из двух жестко защемленных в фундаментах колонн, шарнирно соединенных с ригелем (балкой, фермой, аркой), рассчитывается на вертикальные и горизонтальные нагрузки: собственный вес конструкций, снеговую и ветровую. Эпюры ветрового и снегового давления на поперечник по СНиП 2.01.07-85* приведены в приложении.

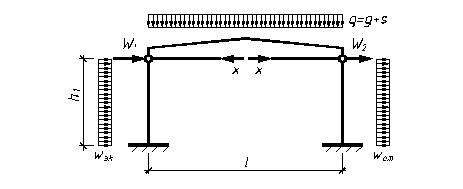

Расчетная схема рамы

Ветровую нагрузку в пределах высоты колонны можно принимать равномерно распределенной. Давление ветра на ригель заменяется сосредоточенной силой, приложенной к верху колонны.

Двухшарнирная поперечная рама однопролетного здания - единожды статически неопределимая система при расчете методом сил. При условно бесконечно большой жесткости ригеля за лишнее неизвестное удобно принять продольную силу в нем. Значение этой силы при действии ветровой нагрузки можно определить по формуле

x = x1 + x2. (2)

Усилие в ригеле от равномерно распределенной нагрузки на колонны:

, (3)

где wак и wот соответственно абсолютные величины расчетных значений активного давления и ветрового отсоса, вычисляемых в соответствии с требованиями СНиП 2.01.07-85*.

Усилие в ригеле от сосредоточенных ветровых нагрузок на уровне верха колонн:

, (4)

где - разность горизонтальных проекций равнодействующих ветрового напора и отсоса, собранных с участков выше уровня опор ригеля.

Примеры статического расчета двухшарнирной рамы имеются в пособиях [11] и [13].

Для унификации размеров панелей стенового ограждения привязка колонн к разбивочным осям принимается нулевой по наружной грани колонн. Расстояние между осями опор ригелей - расчетный пролет - обычно принимают на 0,3 м меньше расстояния между разбивочными осями (номинального пролета). При высоте колонн более 4,5 м высота поперечного сечения их превышает 30 см и ось споры ригеля не совпадает с осью колонны. Вес покрытия и снеговал нагрузка создают изгибающие моменты в колонне. Их также нужно учесть в расчете.
