Организация производства на предприятии

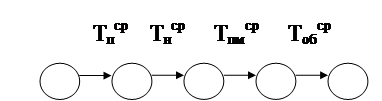

Рис.1. Средняя продолжительность специализированных потоков
Расчет продолжительности выполнения специализированных потоков.
Тп= Тосн - (Тнср+Тпмср+Тобср+Тбл)
Тн= Тосн - (Тпср+Тпмср+Тобср+Тбл)
Тпм = Тосн - (Тпср+Тнср+Тобср+Тбл)
Тоб =Тосн -
(Тпср+Тнср+Тпмср+Тбл)
где Тосн - продолжительность планирования производственной программы строительной организации (Тосн = 2 года = 528 рабочих дней);
Тбл - продолжительность работ по благоустройству и озеленению (Тбл =33 рабочих дня).
Тп= 528- (117+44+55+33) =279
Тн= 528- (37+44+55+33) =359
Тпм = 528- (37+117+55+33) =286
Тоб =528- (37+117+44+33) =297
Таблица 3. Продолжительность выполнения специализированных потоков на объектах производственной программы строительной организации
|
Тiср, рабочие дни |
Тi, рабочие дни | |||
|
Тп |
Тн |
Тпм |
Тоб | |
|
Тосн |
528 |
528 |
528 |
528 |
|
Тп |
--- |
37 |
37 |
37 |
|
Тн |
117 |
--- |
117 |
117 |
|
Тпм |
44 |
44 |
--- |
44 |
|
Тоб |
55 |
55 |
55 |
--- |
|
Тбл |
33 |
33 |
33 |
33 |
|
ИТОГО: |
279 |
359 |
286 |
297 |
Расчет количества параллельных специализированных потоков.
где Пп, Пн, Ппм, Поб - количество параллельных специализированных потоков соответственно на подземной, надземной части, послемонтажным работам и монтажу технологического оборудования;
∑ti п,∑ ti н, ∑tiпм, ∑tiоб - сумма продолжительностей подземных, надземныхчастей зданий, послемонтажных работ, монтажа технологического оборудования.
Полученные расчеты округляем до целого числа, получаем принятое количество специализированных потоков (ПП), которое должно быть всегда целым.
Все расчеты сводим в таблицу 4.
Тогда:
Таблица 4. Расчет количества параллельных специализированный потоков
|
Наименование цикла |
∑ |
Тi |
Пр |
Пп |
|
Подземная часть |
363 |
279 |
1,3 |
1 |
|
Надземная часть |
1166 |
359 |
2,9 |
3 |
|
Послемонтажные работы |
440 |
286 |
1,5 |
2 |
|
Монтаж технологического оборудования |
110 |
297 |
0,4 |
1 |
Определение состава специализированных потоков.
Таблица 5. Состав специализированных потоков
|
№ специализи-рованных потоков |
№ объектов, включенных в специализи- рованный поток |
Суммарная продолжи-тельность надземной части, дней |
Вид строительства |
Конструктивная характеристика зданий |
|
1 |
11 (22), 2 (198) |
220 |
Произв- ные |
ЖБК |
|
2 |
17 (165), 44 (88),28 (99), 31 (110) |
462 |
Жилые, соц. культ. быт |
Панели, кирпич |
|
3 |
24 (88),16 (121), 7 (132),13 (143) |
484 |
Жилые, соц. культ. быт. |
Кирпич, панели |
Проектирование графика капитальных вложений
График капитальных вложений - это сумма сметных стоимостей объектов производственной программы за каждый квартал в выбранном масштабе.
Основанием для его проектирования является календарный план (табл. 6).
График капитальных вложений
Проектирование графика финансирования строительства
Исходными данными для построения графика финансирования служит график капитальных вложений.
График финансирования - это графическое выражение капитальных вложений нарастающим итогом по выделенным периодам строительства.

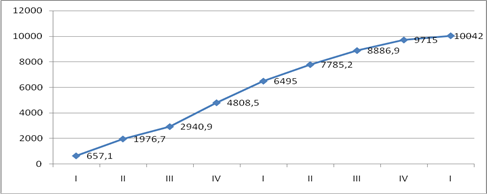

График финансирования
Организационно-технологическая модель строительства №1
|
Наименование циклов работ |
№ спец. потока |
Годы, месяцы | |||||||||||||||||||||||||||
|
1 год |
2 год |
3 год | |||||||||||||||||||||||||||
|
я |
ф |
м |
а |
м |
и |
и |
а |
с |
о |
н |
д |
я |
ф |
м |
а |
м |
и |
и |
а |
с |
о |
н |
д |
я |
ф |
м |
а | ||
|
Монтаж технологического оборудования |
1 | ||||||||||||||||||||||||||||
|
Послемонтажные работы |
2 | ||||||||||||||||||||||||||||
|
1 | |||||||||||||||||||||||||||||
|
Надземная часть |
3 | ||||||||||||||||||||||||||||
|
2 | |||||||||||||||||||||||||||||
|
1 | |||||||||||||||||||||||||||||
|
Подземная часть |
1 | ||||||||||||||||||||||||||||
