Проектирование двухэтажного жилого дома
Нокна=1,5м
Для всех остальных помещений Sокна=(1/5…1/8)Sпола, мы в данном проекте используем Sокна=1/8Sпола
4.5 Акустический расчет
Определение звукоизоляции воздушного шума междуэтажными перекрытиями.
Lw=37lg(m)+55lg(k)-43
m
-масса перекрытия
m=γ*δ(м)(объемный вес материала на его толщину в метрах)
k-коэффициент, зависящий от перекрытий
Для железобетонных панелей k=1
|
№ |
Наименование слоя |
Объемный вес γ,кг/ м3 |
Толщина слоя,м |
|
1 |
ж/б панель |
2400 |
0.14 |
|
3 |
Дощатые полы(сосна вдоль волокон) |
500 |
0.08 |
Lw=37lg(2400*0.14+0.08*500)+55lg(1)-43≈52Дб
Воздушный шум не превышает нормы
5. Конструктивные элементы здания
5.1 Фундамент ленточный бутовый
Тула находится на территории с глубиной промерзания грунта 1м 40 см.Под всем фундаментом насыпать керамзитовую подушку толщиной 150 мм. Ширину фундамента выбираем в зависимости от толщины стены кратно 100 мм.
Для нашего случая ширину фундамента по наружным стенам принимаем - 400 мм, ширину фундамента в средней части здания принимаем 400 мм.(несущая стена, толщиной 380 мм).
5.2 Стены
Наружные стены выполнены из обычного кирпича с утеплителем
Ширина наружных стен 580мм.
Внутренние несущие стены из кирпича толщиной 380 мм
Материал: кирпич.
5.3 Перегородки
Межкомнатные перегородки из гипсовых мелкоразмерных плит, толщиной 100мм.
5.4 Заполнители оконных проемов

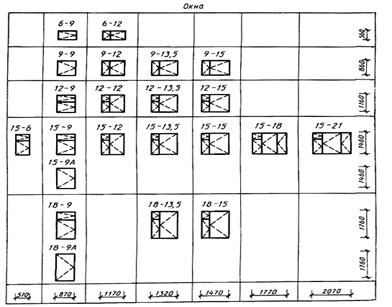

Принимаю оконные блоки марки 15-15. В соответствии с ГОСТ 16289-86 .
5.5 Перекрытия
В данной курсовой работе использовались балки перекрытия высотой 250 мм с плитами из легкого бетона высотой 80 мм, и соответствующими перекрываемым областям длинам.
1. Цокольное перекрытие
2.Междуэтажное перекрытие
3.Чердачное перекрытие
5.6 Полы
Полы и стены помещений ДУ должны иметь покрытие или отделку, допускающую влажную уборку и дезинфекцию.
В данном проекте используем дощатый пол по лагам .В санузлах и кухне делаем кафельный пол.
5.7 Лестница
Количество ступенек
n=Hэт/2hcт=3000/300=10
Длина лестничного марша
l=(n-1)*lсм=10*300=3000мм
bл.п=2100мм
5.8 Крыша
В проекте применена четырехскатная деревянная крыша.
Материал кровли – волнистые асбестоцементные листы.
Список используемой литературы
1) СНиП 2.01.01-82-«Строительная климатология и геофизика»
2) СНиП 23-02-2003-«Тепловая защита зданий»
3) СП 23-101-2000-«Проектирование тепловой защиты зданий»
4) СНиП 23-05-95-«Естественное и искусственное освещение»
5) СНиП 23-03-2003-«Защита от шума»
6) СП 23-103-2003-«Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий»
7) СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
8) СНиП 2.08.02-89* «Жилые здания»
9) СНиП 2.03.13-88-«Полы»
10)СНиП II-26-76-«Кровли»
11) ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений»
12) ГОСТ 27936-88 «Окна и двери деревоалюминиевые для общественных зданий. Типы и конструкция.
13) СНиП 10-01-94 «Система нормативных документов в строительстве. Основные положения»
