Такая стена рассчитана на температуру наружного воздуха от —20° до —30° (при использовании эффективного кирпича допустимые температуры будут —30—40°). Через каждые 4— 6 рядов обе кладки перевязывают тычковым рядом кирпичей по всей длине стены. Кирпичные связи можно заменить на армирование стальными прутками диаметр

ом 6—8 мм с шагом 50 см.Для лучшего сцепления с раствором концы прутков нужно согнуть. И еще. Они не должны доходить до наружных граней стены на 4—6 см.

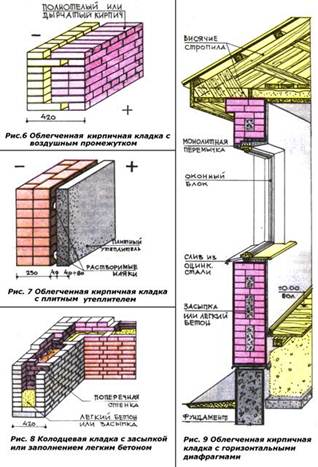

Стены с плитным утеплителем делают так.(рис.7).К обычной сплошной кладке с помощью растворных маяков (при этом образуется воздушный зазор в 2—4 см) крепят теплоизоляционные плиты. Возможен и другой способ деревянные рейки прибивают к пробкам, установленным в швах кладки, затем на них набивают утеплитель (арболит, фибролит, жесткие минерало-ватные плиты или плиты из легкого бетона, а также других материалов неорганического происхождения). Для районов, где зимняя температура —30°, стену кладут в полтора кирпича и утепляют фибролитовыми плитами толщиной 50 мм, а при использовании эффективного кирпича толщина кладки может быть 25 см (то есть в один кирпич).

Стены колодцевой кладки с засыпкой или заполнением легким бетоном имеют следующую конструкцию (рис.8).Поперечные стенки устраивают через три кирпича по длине. Наружные углы выложены тычковым рядом. Засыпку мелким шлаком, керамзитом или другими легкими заполнителями делают по мере возведения стены слоями по 10—15 см (тщательно трамбуя каждый слой). Через 2—3 слоя засыпку поливают известковым раствором сметанообразной консистенции. Вместо перечисленных заполнителей можно использовать песок, смешанный с опилками и известью-пушонкой в пропорции примерно 1:4:1. Завершать колодцевую кладку нужно 3—4 рядами сплошной кладки, предварительно армировав металлической сеткой последний ряд с засыпкой.

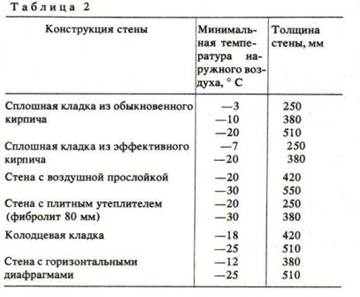

Наконец, последняя конструкция — облегченная кирпичная кладка с горизонтальными диафрагмами (рис.9). Она состоит из двух стенок, выложенных в полкирпича, и с утеплителем между ними. Стенки связывают тычковыми рядами (диафрагмами) через каждые 3—5 рядов. Утеплитель используют тот же, что и в колодцевой кладке. Толщину кирпичных стен различной конструкции (в зависимости от температуры наружного воздуха) вы узнаете из Таблицы 2 Внутренние несущие стены должны быть толщиной не менее 25 см. Перегородки обычно делают в полкирпича (120 мм) или даже в четверть (65 мм — то есть «на ребро»). Если перегородка или простенок толщиной 65 мм имеет длину более 1,5 м, то кладку следует армировать стальной проволокой через 2—3 ряда. Обычно подобные перегородки ставят в санузлах и ванных комнатах, а потом их штукатурят с обеих сторон цементно-песчаным раствором состава 1:2 по металлической сетке или проволоке, натянутой по мелким гвоздям, забитым в швы кладки. Сплошные наружные и внутренние стены толщиной в один кирпич и облегченные стены любой конструкции возводят на растворе марки М25. Для перегородок и наружных стен сплошной кладки толщиной 38 см и более применяют раствор марки М10.

15. Устройство кровель из штучных материалов

Асбестоцементные кровли из волнистых листов обыкновенного профиля ВО (ГОСТ 378—76) устраивают на кровлях с уклоном более 27% по деревянной обрешетке на жилых, гражданских, производственных зданиях, а также на объектах сельскохозяйственного назначения. Обрешетку устраивают из брусков сечением 60х60 мм. На определенном расстоянии друг от друга (с шагом 530 мм) раскладывают и крепят обрешетки от карниза к коньку.

Последовательность укладки листов в покрытие. Первый лист укладывают по шнуру вдоль ската, начиная от карниза, без обрезки углов. Затем на гребне второй волны с правой стороны листа ручной дрелью (с диаметром сверла на 1 .2 мм больше диаметра гвоздя) сверлят отверстие на расстояние 80 .100 мм от нижней кромки. Лист через отверстие прибивают к карнизному свесу шиферным гвоздем с прокладкой из резины, толя, рубероида, не добивая гвоздь до отказа на 2 .3 мм. Далее кровельщик кладет на место второй лист продольного ряда (от первого ряда к концу), точно прилаживает лист с отрезанным ножницами углом по месту, сверлит отверстие на второй волне справа на середине нахлестки второго листа на первый (на расстоянии 60 м от нижней грани второго листа) и прибивает его к обрешетке шиферным гвоздем с рубероидной прокладкой, не добивая гвоздь до отказа на 3 .4 мм. Таким же образом обрабатывают следующие листы первого продольного ряда и прибивают их к обрешетке. В покрытие волнистые листы укладывают в определенной последовательности: в поперечном направлении — справа налево (обращаясь лицом к коньку) с перекрытием одного листа другим на одну волну; в продольном направлении — снизу вверх с перекрытием нижеуложенного ряда вышеукладываемым на 140 мм при уклоне до 33%. Листы в ряду удобнее укладывать справа налево, причем учитывают направление господствующих в данном районе ветров, чтобы открытые кромки продольных стыков были обращены на подветренную сторону. Покрывать крышу с нахлесткой волнистых листов можно двумя способами: со смешением продольных кромок листов на одну волну по отношению к таким же кромкам листов ранее уложенного ряда; с совмещением продольных кромок листов во всех вышеукладываемых рядах. Для укладки по первому способу заготовляют необходимое количество листов, обрезанных на одну, две, три и четыре волны. В этом случае линия стыков листов на скате в продольном направлении будет ступенчатой. При укладке вторым способом в листах обрезают лишь углы (рис. 101), тогда линия стыковки листов на скате по продольным кромкам будет прямой.

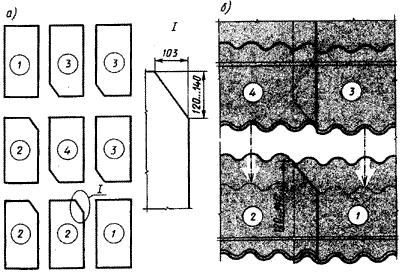

Рис. 101. Подкотовка листов ВО к укладке: а - последовательность обрезки листов при укладке справа налево; б - соединение четырех листов продольно-поперечной нахлесткой; 1 - угловой лист; 2 - сливной и фронтонный листы; 3 - фронтонный и коньковый листы; 4 - рядовой лист

Листами ВО с долевой обрезкой волн рекомендуется покрывать относительно узкие по уклону, но длинные в поперечном направлении скаты. Широкие по уклону, но короткие в поперечном направлении скаты покрывают листами ВО со срезанными углами. Основанием под кровлю служит обрешетка из брусков сечением 60х60 мм. Высота карнизного бруска — 66 мм, нечетных — 60 мм, четных — 63 мм. Если для однотипности берут бруски 60х60 мм, их надо нарастить, например, уложив на стропила планки 1 (рис. 102, а) толщиной 3 мм. На таком основании продольная нахлестка листов будет плотной и листы ВО будут прочно лежать на брусках обрешетки.

Рис. 102. Укладка и крепление листов ВО: а - продольный разрез ската; б - крепление листов; в - дополнительное крепление листов на карнизе; 1 - уравнительная планка; 2 - лист ВО; 3 - обрешеточный брусок; 4 - гвоздь; 5 - резиновая шайба; 6 - шуруп; 7 - карнизный брусок; 8 - гвоздь; 9 - противоветровая скоба (цифры в скобках относятся к укладке обрешетки при уклоне ската менее 58%); В - вылет свеса
