Цех ремонта строительных кранов

1.4.3 Колонны

Колонны фахверка приняты сечением 1400 на 300 мм, серии 1.427.1-3 марки 1Кф105-2 – рисунок 3.1. Колонны крайнего ряда сечением 400 на 40 мм, серии 1.423-381 марки К-96-1 – рисунок 3.2. Колонны среднего ряда сечением 600 на 500 мм, серии 1.423.-381 марки К96-36.

Рисунок 3.1 Рисунок 3.2

Таблица 1.3

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

1Кф 106-2

В-15

0,35

90,4

2,4

К-96-1

В-15

1,68

114

4,2

К-96-36

В-15

2,97

218

7,4

1.4.4 Связи

Для обеспечения жёсткости и устойчивости каркаса в проекте предусмотрены крестовые связи длиной 6000 мм, серии 1.424.-4В – рисунок 4.1, портальные связи для шага – 12 метров, серии 1.424.-4В2 – рисунок 4.2

Рисунок 4.1 Рисунок 4.2

Таблица 1.4

Марка элемента

Н

а

в

с

Масса элемента

С3

9800

419

4960

6018

1031

С44

10600

6018

6018

6018

2271

1.4.5 Подстроительные конструкции

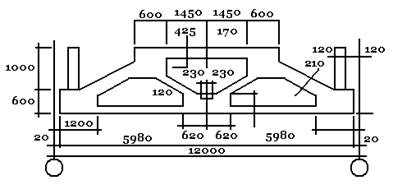

Сборные железобетонные фермы для скатных крыш серии ПК – 01 – 1.10/81 В—1-12-2 К7 марки 2ФПС-12-2К7 – рисунок 5.1.

Рисунок 5.1 Рисунок 5.2

Таблица 1.5

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ФБ 24/99П

335

5,7

963

14,2

1.4.5 Строительные конструкции

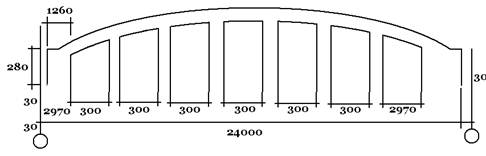

Скатные железобетонные фермы серии ФБ 24/4-9П марки В-35 - рисунок 6.1.

Рисунок 6.1

Таблица 1.6

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ФБ 244-10П

330

5,7

1020

14,2

1.4.7 Плиты покрытия

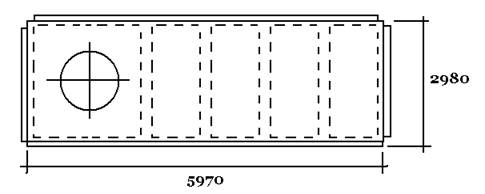

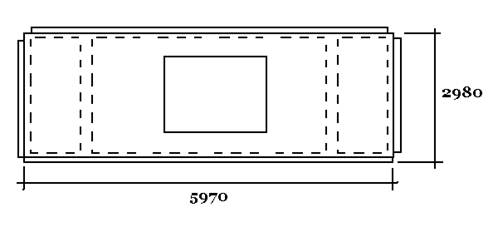

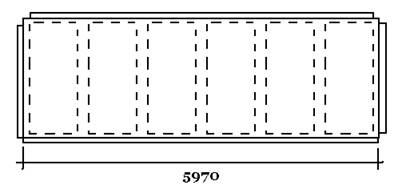

Плиты покрытия приняты сборные железобетонные ребристые высотой 300 мм, глухие, серии ГОСТ 22701.1-77 ПГ – 1А1АIVТ – рисунок 7.1, с отверстием под дефлектор серии ГОСТ 227011 ПВ 7-1А1АIVТ – рисунок 7.2, с отверстием под зенитный фонарь ГОСТ 227014-77 ПФ-1АIVТ.

Рисунок 7.1

Рисунок 7.2

Рисунок 7.3

Таблица 1.7

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ПГ-1А IVТ

В20

1,07

68

2,65

ПВ-1А IVТ

В20

1,28

107

3,2

ПФ-1А IVТ

В20

0,91

78

2,3

1.4.8 Фонари

Фонари в покрытии для естественного освещения устанавливаются зенитные серии 1464-1 марки Ф-1 – рисунок 8.1.

Рисунок 8.1

Таблица 1.8

Марка элемента

Органическое стекло

Сталь, кг

Сталь оцинко-ванная

Дерево сосна

Резина

Вода

Ф-1

19,1

531

2,1

0,024

0,4

2,1

1.4.9 Подъёмно-транспортное оборудование

Цех ремонта строительных кранов оборудован для подъёма и перемещения грузов до 6 тонн подвесными кранами – рисунок 1.9.

Рисунок 1.9
