Введение

В работе необходимо разработать счетчик до 30, состоящий из двух частей, одна из которых десятичн

ый счетчик. Реализация устройства производилась с помощью среды разработки Electronics Workbench версии 5.12.

В пункте 1 работы представлено описание работы устройства.

В пункте 2 работы представлены составные элементы устройства.

В пункте 3 приводится функциональная схема разработанного устройства.

В пункте 4 представлена электрическая схема устройства, выполненная на микросхемах.

1. Описание работы устройства

Счетчиком называют устройство, предназначенное для подсчёта числа импульсов поданных на вход. Они, как и сдвигающие регистры, состоят из цепочки триггеров. Разрядность счетчика, а следовательно, и число триггеров определяется максимальным числом, до которого он считает. Количество импульсов, которое может подсчитать счетчик определяется из выражения N = 2n - 1, где n - число триггеров, а минус один, потому что в цифровой технике за начало отсчета принимается 0.

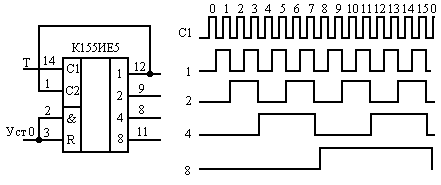

Рисунок 1 - Микросхема К155ИЕ5 (счетчик до 16)

Микросхема К155ИЕ5 рисунок 1 содержит счетный триггер (вход С1) и делитель на восемь (вход С2) образованный тремя соединенными последовательно триггерами. Триггеры срабатывают по срезу входного импульса (по переходу из 1 в 0). Если соединить последовательно все четыре триггера как на рисунке 1, т получится счетчик по модулю 24=16. Максимальное хранимое число при полном заполнении его единицами равно N=24-1=15=111 в двоичной системе. Такой счетчик работает с коэффициентом счета К (модулем), кратным целой степени 2, и в нем совершается циклический перебор К=2n устойчивых состояний. Счетчик имеет выходы принудительной установки в 0.

Часто нужны счетчики с числом устойчивых состояний, отличным от 2n Например, о электронных часах есть микросхемы с коэффициентом счета 6 (десятки минут). 10 (единицы минут). 7 (дни недели). 24 (часы).

Для построения счётчика с модулем К≠2n можно использовать устройство из n триггеров для которого выполняется условие 2n >К. Очевидно, такой счётчик может иметь лишние устойчивые состояния (2n-К). Исключить эти ненужные состояния можно использованием обратных связей, по цепям которых счетчик переключается в нулевое состояние в том такте работы когда он досчитывает до числа К.

Для счетчика с К=10 нужны четыре триггера (так как 23 <10<24) должен иметь десять устойчивых состояний N==0,1 .,8,9. В том такте, когда он должен был перейти в одиннадцатое устойчивое состояние (N=10), его необходимо сбросить в исходное нулевое состояние. Для такого счётчика можно использовать микросхему К155ИЕ5 рисунок 2, введя цепи обратной связи с выходов счетчика, соответствующих числу 10 (т. е. 2 и 8) на входы установки счетчика в 0 (вход R). В самом начале 11-го состояния (число 10) на обоих входах элемента И микросхемы появляются логические 1, вырабатывающие сигнал сброс всех триггеров счетчика в нулевое состояние.

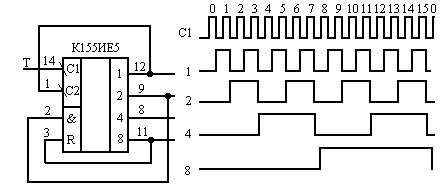

Рисунок 2 - Микросхема К155ИЕ5 (счетчик до 10)

Счетчик до 30 выполнен на 6 JK триггерах с сигналом сброса (4 JK триггера для счета до десяти и 2 JK триггера для счета до трех). Для счетчика до десяти нужны четыре триггера (так как 23<10<24), счетчик должен иметь десять устойчивых состояний N==0,1 .,8,9, а для счетчика до трех нужны два триггера (так как 21<3<22), счетчик должен иметь три устойчивых состояний N==0,1,2.

Как только значение на выходе Q2 и Q4 триггера будет равно «1», произойдет сброс счетчика (это значение в десятичной системе равно 10 или 0101 в двоичной системе слева на право), а эта единица (сигнал сброса) передастся на второй счетчик. Как только значение на втором счетчике на выходе Q11 и Q22 триггера будет равно «1», произойдет сброс второго счетчика (это значение в десятичной системе равно 3 или 11 в двоичной системе счисления).

2. Составные элементы устройства

Генератор импульсов

Генератор импульсов–предназначен для создание импульсов различной формы. Эти импульсы мы и будем считать. Обозначение:

Пробник

Пробник предназначен для определения логического уровня сигнала. Обозначение:

Источник питания «+Vcc»

«+Vcc» является упрощенной моделью батареи, выдает напряжение 5V. Обозначение:

Логический элемент «И»

Двоичное число на выходе элемента «И» является результатом логического умножения чисел на его входах. Обозначение:

Выражения Булевой алгебры:

Таблица истинности для этого элемента:

X1

X2

Y

0

0

0

0

1

0

1

0

0

1

1

1

JK триггер

Является самым распространенным видом триггера, имеет булеву функцию вида:

,

при условии что RS=1.

JK триггер удобен тем, что при различных подключениях его входов можно получить схемы, функционирующие как RS-,D-,T- триггеры. Обозначение:

3. Функциональная схема устройства

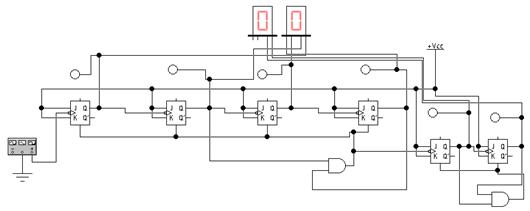

Рисунок 3 – Функциональная схема устройства.

Таблица истинности, для счетчика до 10:

Q1

Q2

Q3

Q4

Значение в 10-ой системе счисления

1

0

0

0

1

0

1

0

0

2

1

1

0

0

3

0

0

1

0

4

1

0

1

0

5

0

1

1

0

6

1

1

1

0

7

0

0

0

1

8

1

0

0

1

9

0

1

0

1

10
