Расчет проветривания подземной горной выработки
Теперь подсчитаем общую депрессию для всасывающего и нагнетательного трубопровода:
- для всасывающего трубопровода:
hТ.ВС = 3780 +65 = 3845 Па
- для нагнетательного трубопровода:
hТ.Н = 649 + 130 + 196 = 975 Па
Необходимая производительность вентиляторов:
- для всасывающего трубопровода
QВС = КУ*QЗ.ВС = 1,97*2,92 = 5,6 м3/сек = 336 м3/мин
КУ - коэффициент воздухо
проницаемости всасывающего трубопровода;
QЗ.ВС - наибольшая расход воздуха в забой, с учётом различных факторов.
- для нагнетательного трубопровода
QН = КУ*QЗ = 1,01*2,25 = 2,27 м3/сек = 136,2 м3/мин
КУ-коэффициент воздухопроницаемости нагнетательного трубопровода;
QЗ - наибольшая подача воздуха в забой, с учётом различных факторов.
8. Выбор типа вентиляторов
Производительность вентиляторов определяем с учётом количества воздуха, необходимого для проветривания выработок, и коэффициента воздухопроницаемости.
Выбор типа нагнетательного вентилятора

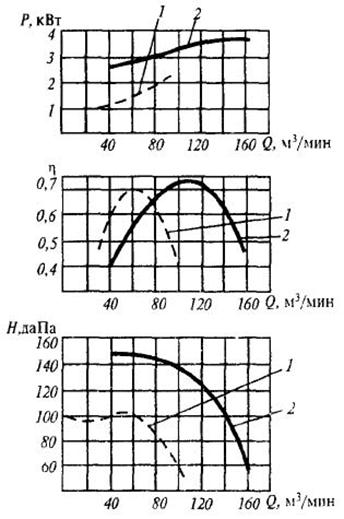

2 – характеристики вентилятора ВМ-4М Нагнетательный вентилятор располагается не ближе 90 метров от забоя проектируемой штольни. Длина нагнетательного трубопровода 80 метров.
Депрессия нагнетательного трубопровода 975 Па.
Необходимая производительность вентилятора 136,2 м3/мин. Поэтому принимаем осевой вентилятор местного проветривания с электроприводом ВМ-4М.
Это означает, что вентилятор ВМ-4М способный создавать максимальную подачу равную 156 м3/мин при максимальной депрессии 1450 Па, обеспечивает требуемую подачу необходимого количества воздуха 136,2 м3/мин, при депрессии 975 Па и КПД (0,7) лежащим в оптимальной зоне.
Техническая характеристика ВМ-4М
Показатель |
Ед. изм |
Значение |
Номинальный диаметр трубопровода |
мм |
400 |
Диаметр рабочего колеса |
мм |
398 |
Подача: |
м3/мин | |
- оптимальная |
114 | |
- в рабочей зоне |
48 - 156 | |
Полное давление: |
Па | |
- оптимальное |
1300 | |
- в рабочей зоне |
700 - 1450 | |
Максимальный полный К.П.Д | ||
- вентилятора |
0,72 | |
- агрегата |
0,61 | |
Потребляемая мощность в рабочей области |
кВт |
2,8 – 3,8 |
Масса агрегата |
кг |
140 |
Размеры: |
мм | |
- длина |
740 | |
- ширина |
550 | |
- высота |
560 | |
Электродвигатель |
ВАОМ32-2 | |
Напряжение |
В |
380/660 |
Выбор типа всасывающего вентилятора
Всасывающий вентилятор располагается не ближе 920 метров от забоя. Длина всасывающего трубопровода 900 метров. Депрессия всасывающего трубопровода 3845 Па. Необходимая производительность вентилятора 336 м3/мин. Поэтому принимаем осевой вентилятор с электроприводом ВМ-8М.
Это означает, что вентилятор ВМ-8М способный создавать максимальную подачу равную 600 м3/мин при максимальной депрессии 4600 Па, обеспечивает требуемую подачу необходимого количества воздуха 336 м3/мин, при депрессии 3845 Па и КПД (0,65) лежащим в оптимальной зоне.
Техническая характеристика вентилятора ВМ – 8М
Сечение проветриваемых выработок; м2 не более |
20 |
Длина проветриваемых выработок; м не более При работе одного вентилятора При последовательной работе вентиляторов |
1000 1600 |
Диаметр рабочего колеса; мм |
800 |
Частота вращения колеса; об/мин |
2960 |
Производительность; м3/мин |
600 |
Давление; кгс/м3 |
320 |
Полный КПД Вентилятора Вентиляторного агрегата |
0,80 0,72 |
Мощность электродвигателя; кВт |
55 |
Длина; мм |
1460 |
Ширина; мм |
880 |
Высота; мм |
1000 |
Масса; кг |
650 |
Определение необходимого числа вентиляторов.
Потребное количество вентиляторов для проветривания всей выработки рассчитывается по уравнению:
- всасывающий вентилятор:
n = hТ.ВС/0,85* hВЕН = 3845/0,85*4600 =0,98 » 1шт
где hТ.ВС - депрессия всасывающего трубопровода;
