Спускаемая капсула космического аппарата

Заработок на криптовалютах по сигналам. Больше 100% годовых!

Заработок на криптовалютах по сигналам

Трейдинг криптовалют на полном автомате по криптосигналам. Сигналы из первых рук от мощного торгового робота и команды из реальных профессиональных трейдеров с опытом трейдинга более 7 лет. Удобная система мгновенных уведомлений о новых сигналах в Телеграмм. Сопровождение сделок и индивидуальная помощь каждому. Сигналы просты для понимания как для начинающих, так и для опытных трейдеров. Акция. Посетителям нашего сайта первый месяц абсолютно бесплатно.

Обращайтесть в телеграм LegionCryptoSupport

Содержание

1. Понятие и особенности спускаемой капсулы

1.1 Назначение и компоновка

1.2 Спуск с орбиты

2. Конструкция СК

2.1 Корпус

2.2 Теплозащитное покрытие

2.3 Размещение аппаратуры и агрегатов

Список использованной литературы

1. Понятие и особенности спускаемой капсулы

1.1 Назначение и компоновка

Спускаемая капсула (СК) космического аппарата (КА)

предназначена для оперативной доставки специальной информации с орбиты на Землю. На космическом аппарате устанавливаются две спускаемые капсулы (рис.1).

Рисунок 1.

СК представляет собой контейнер для носителя информации, соединенный с пленко-протяжным тактом КА и снабженный комплексом систем и устройств, обеспечивающих сохранность информации, спуск с орбиты, мягкую посадку и обнаружение СК во время спуска и после приземления.

Основные характеристики СК

Масса СК в сборе - 260 кг

Наружный диаметр СК - 0,7 м

Максимальный размер СК в сборе - 1,5 м

Высота орбиты КА - 140 - 500 км

Наклонение орбиты КА - 50,5 - 81 град.

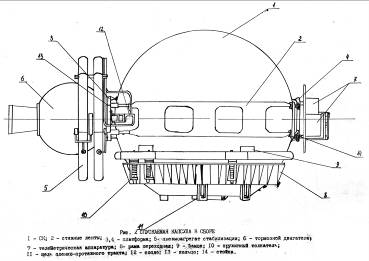

Корпус СК (рис.2) изготовлен из алюминиевого сплава, имеет форму близкую к шару и состоит из двух частей: герметичной и негерметичной. В герметичной части расположены: катушка о носителем спец.информации, система поддержания теплового режима, система герметизации щели, соединяющей герметичную часть СК с пленко-протяжным трактом КА, КВ передатчики, система самоликвидации и другая аппаратура. В негерметичной части размещены парашютная система, дипольные отражатели и контейнер "Пеленг УКВ". Дипольные отражатели, КВ передатчики и контейнер "Пеленг-УКВ" обеспечивают обнаружение СК в конце участка спуска и после приземления.

Снаружи корпус СК защищен от аэродинамического нагрева слоем теплозащитного покрытия.

На спускаемой капсуле с помощью стяжных отстреливаемых лент (рис.2) установлены две платформы 3, 4 c пневмоагрегатом стабилизации СК 5, тормозным двигателем 6 и телеметрической аппаратурой 7.

Перед установкой на КА опускаемая капсула соединяется тремя замками 9 системы отделения с переходной рамой 8. После этого рама стыкуется с корпусом КА. Совпадение щелей пленко-протяжных трактов КА и СК обеспечивается двумя направляющими штифтами, установленными на корпусе КА, а герметичность соединения - резиновой прокладкой, установленной на СК по контуру щели. Снаружи СК закрывается пакетами экрано-вакуумной теплоизоляции (ЗВТИ).

1.2 Спуск с орбиты

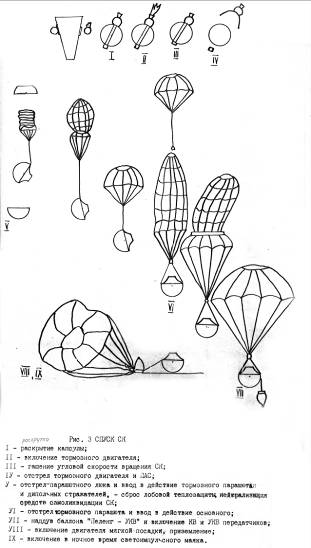

Отстрел СК от корпуса КА производится с расчетное время после герметизации щели пленко-протяжного тракта, сброса пакетов ЗВТИ и разворота КА на угол тангажа, обеспечивающий оптимальную траекторию спуска СК в район посадки. По команде БЦВМ космического аппарата срабатывают замки 9 (рис.2) и СК с помощью четырех пружинных толкателей 10 отделяется от корпуса КА. Последовательность срабатывания систем СК на участках спуска и приземления следующая (рис.3):

- раскрутка капсулы относительно оси X (рис.2) с целью сохранения требуемого направления вектора силы тяги тормозного двигателя в процессе его работы, раскрутка осуществляется пневмоагрегатом стабилизации (ПАС);

- включение тормозного двигателя;

- гашение при помощи ПАС угловой скорости вращения СК;

- отстрел тормозного двигателя и ПАС (в случае несрабатывания стяжных лент через 128 с происходит самоликвидация СК);

- отстрел крышки парашютной системы, ввод в действие тормозного парашюта и дипольных отражателей, сброс лобовой теплозащиты (для уменьшения массы СК);

- нейтрализация средств самоликвидации СК;

- отстрел тормозного парашюта и ввод в действие основного;

- наддув баллона контейнера "Пеленг УКВ" и включение КБ и УКВ передатчиков;

- включение по сигналу изотопного высотомера двигателя мягкой посадки, приземление;

- включение в ночное время по сигналу фотодатчика светоимпульсного маяка.

2. Конструкция СК

2.1 Корпус

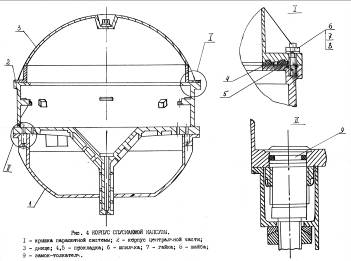

Корпус СК (рис.4) состоит из следующих основных частей: корпуса центральной части 2, днища 3 и крышки парашютной системы I, изготовленных из алюминиевого сплава.

Корпус центральной части вместе о днищем образует герметичный отсек, предназначенный для размещения носителя спец.информации и аппаратуры. Соединение корпуса c днищем осуществляется при помощи шпилек 6 с использованием прокладок 4, 5 из вакуумной резины.

Крышка парашютной системы соединяется с корпусом центральной части посредством замков - толкателей 9.

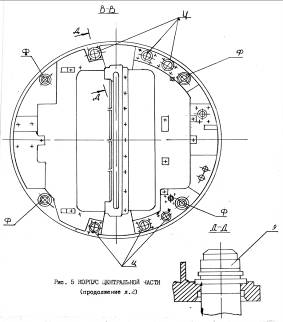

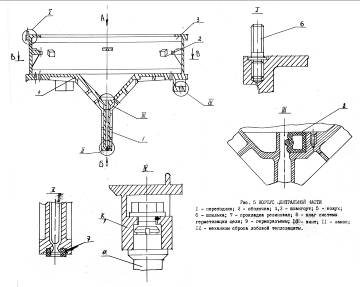

Корпус центральной части (рис.5) представляет собой сварную конструкцию и состоит из переходника I, оболочки 2, шпангоутов 3,4 и кожуха 5.

Переходник I изготовлен из двух частей, сваренных встык. На торцевой поверхности переходника имеется канавка для резиновой прокладки 7, на боковой поверхности - бобышки с глухими резьбовыми отверстиями, предназначенными для установки парашютной системы. Шпангоут 3 служит для соединения корпуса центральной части с днищем при помощи шпилек 6 и для крепления приборной рамы.

Шпангоут 4 является силовой частью СК, изготавливается из поковки и имеет вафельную конструкцию. В шпангоуте со стороны герметичной части на бобышках разделаны глухие резьбовые отверстия, предназначенные для крепления приборов, сквозные отверстия "Ц" для установки герморазъемов 9 и отверстия "Ф" для установки замков-толкателей крышки парашютной системы. Кроме того, в шпангоуте имеется паз под шланг системы герметизации щели 8. Бобышки "К" предназначены для стыковки СК с переходной рамой с помощью замков II.

Со стороны парашютного отсека переходник I закрыт кожухом 5, который крепится винтами 10.

На корпусе центральной части имеются четыре отверстия 12, служащие для установки механизма сброса лобовой теплозащиты.

Днище (рис.6) состоит из шпангоута I и сферической оболочки 2, сваренных между собой встык. В шпангоуте имеются две кольцевые канавки для резиновых прокладок, отверстия "А" для соединения днища о корпусом центральной части, три бобышки "К" о глухими резьбовыми отверстиями, предназначенный для такелажных работ о СК. Для проверки герметичности СК в шпангоуте выполнено резьбовое отверстие с установленной в него заглушкой 6. В центре оболочки 2 с помощью винтов 5 закреплен штуцер 3, служащий для проведения гидропневмоиспытаний СК на заводе-изготовителе.

Крышка парашютной системы (рис.7) состоит из шпангоута I и оболочки 2, сваренных встык. В полюсной части крышки имеется щель, через которую проходит хвостовик переходника корпуса центральной части. На наружной поверхности крышки установлены трубки 3 блока барореле и приварены кронштейны 6, предназначенные для крепления отрывных разъемов 9. С внутренней стороны крышки к оболочке приварены кронштейны 5, служащие для крепления тормозного парашюта. Жиклеры 7 связывают полость парашютного отсека с атмосферой.

Страница:  1  2
