Безамбарное бурение
Циркуляционная система буровой установки (ЦС) предназначена для обес-печения технологически правильной циркуляции бурового раствора, его очистки, приготовления, поддержания требуемых свойств, предотвращения загрязнения окружающей среды отходами бурения, причем, требования экологической безопасности бурения становятся далеко не последними.
Циркуляционная система представляет достаточно сложн
ую систему распределения потоков бурового раствора и химреагентов, водо- и электроснабжения, отопления и т.д. Основные составные ЦС: блок очистки, промежуточные и приемные емкости, блоки приготовления буровых растворов и химреагентов.

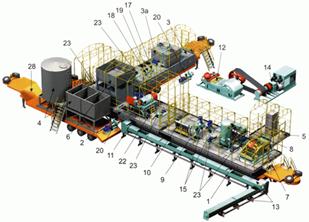

Комплектность ЦС-БА | ||
1 |
Блок очистки 40 м3. |
1 шт. |
2 |
Блок промежуточный 40 м3. |
1 шт. |
3 |
Блок приемный 40 м3. |
1 шт. |
Оценок отзывы о фасадные кассеты хабаровск. 3а |
Блок пригот. хим. реагентов 5 м3. |
1 шт. |
4 |
Блок хранения химреагентов 40 м3. |
1 шт. |
5 |
Блок распредустройств |
1 шт. |
6 |
Блок флокуляции и коагуляции |
1 шт. |
Состав монтируемого оборудования ЦСМ-БА | |||||
7 |
Вибросито СВ 1ЛМ |
1 шт. |
16 |
Диспергатор гидравлический ДГ-2 |
1 к-т |
8 |
Дегазатор 'Каскад 40.02' |
1 шт. |
17 |
Диспергатор ДШ-100 |
1 шт. |
9 |
Пескоотделитель гидроциклонный ГЦК-360 |
1 шт. |
18 |
Смеситель СМ-100 (с воронкой) |
1 шт. |
10 |
Илоотделитель ИГ45-М |
1 шт. |
19 |
Насос 6Ш8-2 |
2 шт. |
11 |
Блок центрифуги БЦ |
1 к-т |
20 |
Контейнер для шлама 5 м3 (не показан) |
1 шт. |
12 |
Буровой насос НБТ-475 |
1 шт. |
21 |
Нассо 1ВПН* |
1 шт. |
13 |
Конвейер винтовой КВ-500 |
2 шт. |
22 |
Перемешиватель ПЛ |
6 шт. |
14 |
Дизельный агрегат В2-500ТК |
1 шт. |
23 |
Перемешиватель гидравл. 4УПГ (не показан) |
4 шт. |
15 |
Насос ВШН-150 |
2 шт. |
24 |
Полуприцеп-тяжеловоз |
4 шт. |
16 |
Трубопроводная обвязка с запорно-распределительной и регулировочной арматурой |
1 к-т. |
Основы экологии бурения, несомненно, лежат в очистке буровых растворов. Грамотное оснащение блоков очистки необходимым оборудованием в 2-3 раза снижает объем наработки бурового раствора, а получаемый шлам в этом случае нетекуч, легко поддается транспортировке и обезвреживанию по известным технологиям.
Блок очистки снабжен дегазатором «Каскад 40», виброситом СВ1ЛМ, ситогидроциклонным сепаратором (СГС – вибросито с установленным над ним пескоотделителем), илоотделителем, центрифугой ОГШ-50.
Вибросито является первой ступенью очистки и удаляет шлам размером от 100 мкм и выше. Фактически им удаляется не более 10-20% грубодисперсной выбуренной породы. Очистная и пропускная способность вибросит определяется площадью ситовой поверхности, размером ячейки ситовой кассеты и виброускорением. Эти факторы для отечественных и импортных вибросит практически идентичны, т.е. их технологические характеристики близки. Так, вибросито СВ1ЛМ по своим техническим и технологическим показателям соответствует виброситу фирмы «Свако» (виброускорение – 5,5 g, площадь ситовой поверхности – 2,6 м2). Оно оснащается трехслойными кассетами со сроком службы 400 ч. и выше, причем их стойкость зависит только от правильной эксплуатации. Известны экземпляры, простоявшие 700-1000 часов.
