3. Устройство и прибора и его составных частей

3.1. Принцип действия

Структурная схема прибора (рис. 1) состоит из следующих частей:

- высокочастотный делитель ДН-519;

- делитель постоянного и переменного напряжения низкой частоты ДН-518;

- детектор;

- высокоомный делитель на входе УПТ;

- усилитель постоянного тока (УПТ);

- резистор цепи обратной связи; <

p>- измерительный прибор – микроамперметр;

- блок питания (БП).

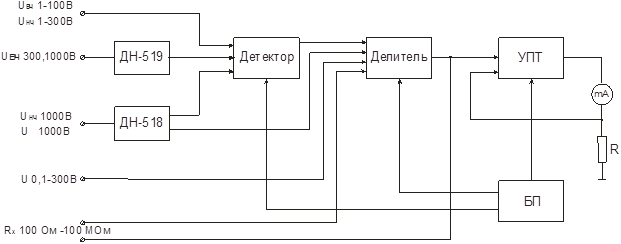

Рис. 1 Схема электрическая структурная

Измеряемый сигнал постоянного тока поступает непосредственно или через делитель ДН-518 на высокоомный делитель и далее на вход УПТ. Сигнал переменного тока поступает непосредственно или через делитель ДН-519 или ДН-518 на детектор и далее через высокоомный делитель на УПТ.

На всех поддиапазонах, кроме поддиапазонов 0,1 и 0,3 В, уровень сигнала на входе УПТ при полном отключении указателя измерительного прибора ИП составляет 1 В. УПТ охвачен глубокой отрицательной обратной связью по току.

На выходе УПТ подключен в цепь обратной связи измерительный прибор РА1 с резисторами, подключаемыми в соответствии с установленным поддиапазоном. Блок питания БП служит для питания УПТ и накальной цепи диода в детекторе, а также используется для компенсации падения напряжения на входном делителе.

3.2. Конструкция.

Вольтметр универсальный В7–26 выполнен в виде настольного переносного прибора. Общий вид прибора со стороны передней панели показан на рис. 2.

Каркас прибора состоит из передней и задней рам, соединенных стяжками. На задней раме закреплена откидывающаяся печатная плата с элементами схемы.

На передней панели прибора расположены:

- измерительный показывающий прибор;

- ручка переключения рода работ;

- ручка переключения поддиапазонов измерения;

- входные гнезда U, ^, rx ;

- ручка потенциометра установки электрического нуля при измерении постоянного напряжения и сопротивления постоянному току УСТ.ОUW;

- ручка потенциометра установки электрического нуля при измерении переменного напряжения УСТ.О1VU;

- ручка потенциометра установки бесконечности при измерении сопротивления постоянному току УСТ.¥W;

- гнездо для пробника;

- индикатор включения прибора;

- тумблер включения напряжения сети СЕТЬ;

- выведен шнур пробника.

На заднюю стенку выведены шнур питания, гнезда выхода, предусмотренные для автоматизации контроля прибора при его выпуске, и клемма заземления.

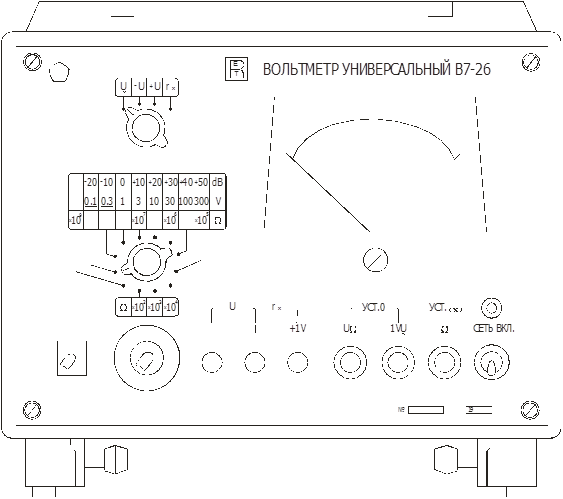

Рис. 2 Общий вид прибора со стороны передней панели 4. Порядок работы

4.1. Подготовка к проведению измерений

Переключатель поддиапазонов поставить в положение 0,1 V и переключатель рода работ поставить в положение Uили + U, после чего установить указатель прибора на нулевую отметку шкалы - V ручкой установки нуля UW. Перед установкой нуля гнезда U и ^ замкнуть накоротко.

После этого перевести переключатель рода работ в положение rxи проверить нулевое положение указателя при замкнутых накоротко гнездах r и ^. Затем разомкнуть гнезда и установить указатель в положение ¥ на шкале W ручкой УСТ. ¥W.

Затем перевести переключатель поддиапазонов в положение 1, переключатель роды работ в положение U и установить указатель на нулевую отметку шкалы ~ 1 V соответствующей ручкой установки нуля УСТ.О1VU.

Перед установкой нуля гнезда U и ^ должны быть замкнуты накоротко, а пробник должен находиться в гнезде Х1.

После этого прибор готов к измерениям.

4.2. Проведение измерений

4.2.1. Измерение постоянного напряжения

Проверять установку нуля прибора на поддиапазоне 0,1 В, а затем выбрав нужный поддиапазон измерения, подать измеряемое напряжение на гнезда U и ^. Входные гнезда прибора изолированы от корпуса. Это позволяет производить измерения постоянного напряжения в цепях, где точки подключения прибора имеют потенциал относительно земли.

Максимальное допустимое напряжение между гнездом ^ и клеммой 250 В.

Для измерения напряжения свыше 300 В используется делитель ДН-518. Он подключается к гнездам U и ^ . Измерение напряжения производится непосредственно контактом делителя (путем касания).

4.2.2. Измерение переменного напряжения

Переключатель рода работ поставить в положение U. Проверить установку нуля прибора на поддиапазоне 1 В. При измерении низкочастотного напряжения пробник (без колпачка) установить в гнездо и выбрать нужный поддиапазон измерения, подать измеряемое напряжение на гнезда U и ^.

При измерении высокочастотного напряжения пробником, необходимо установить на пробник колпачок.

Список используемой литературы

1.Раннев Г.Г. Информационно-измерительная техника и технологии. М.: Высшая школа, 2002г.

2.Технический паспорт прибора «Универсальный вольтметр В7-26»

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ОТКРЫТЫЙ УНИВЕРСИТЕТ

Кафедра информационных систем и измерительной техники

Курсовая работа

по дисциплине: «Аналоговые измерительные устройства»

на тему: «Универсальный вольтметр В7-26»

Выполнил: Подгорнов О.П.

Шифр: 6041012

Проверил: Желонкин А.И.

2007
